TENSE Bistabiles elektronisches Impulsrelais (Start-Stopp / Speicherrelais), 150-260 V AC

Das bistabile elektronische Impulsrelais von TENSE (Türkei) ermöglicht die Steuerung von Beleuchtung oder anderen Geräten von einer beliebigen Anzahl von Stellen aus mit Hilfe von parallel geschalteten Drucktastern. Es eignet sich ideal für Hausinstallationen, gewerbliche Gebäude und industrielle Anlagen, bei denen eine einfache Impulssteuerung ohne den Einsatz herkömmlicher Treppenhaus- oder Kreuzschienenschalter erforderlich ist.

Beschreibung und Merkmale

Das Relais ermöglicht das Ein- und Ausschalten des Geräts auf der Grundlage eines kurzen Impulses von einem Taster (Klingeltaste). Ein interner bistabiler Mechanismus sorgt dafür, dass das Relais nach dem Drücken der Taste seinen Zustand ändert und bis zum nächsten Impuls in diesem Zustand bleibt. Dies gewährleistet eine einfache und zuverlässige Steuerung durch ein oder mehrere parallel geschaltete Steuergeräte.

Ein großer Vorteil dieses Modells ist die erhöhte Sicherheit - es ist nicht notwendig, den Tastereingang mit 220/230 V Netzspannung zu versorgen. Ein einfaches Kurzschließen der Tastenkontakte reicht aus, wodurch der Benutzer nicht gefährdet wird und keine stromführenden Drähte an der Steuerstelle verwendet werden müssen.

Vorteile und Merkmale

Sicherer Betrieb ohne hohe Spannungen an den Tastern
Die Steuereingänge arbeiten nur nach dem Ruhestromprinzip, so dass die Gefahr eines Stromschlags ausgeschlossen ist.

Steuerung von beliebig vielen Stellen aus
Durch die Parallelschaltung beliebig vieler Taster können Sie Kreuz- und Schaltersysteme ersetzen und die Verdrahtung stark vereinfachen.

Spart Verdrahtung
Die Zweidraht-Parallelschaltung von Tastern macht komplexe Schalterkombinationen überflüssig.

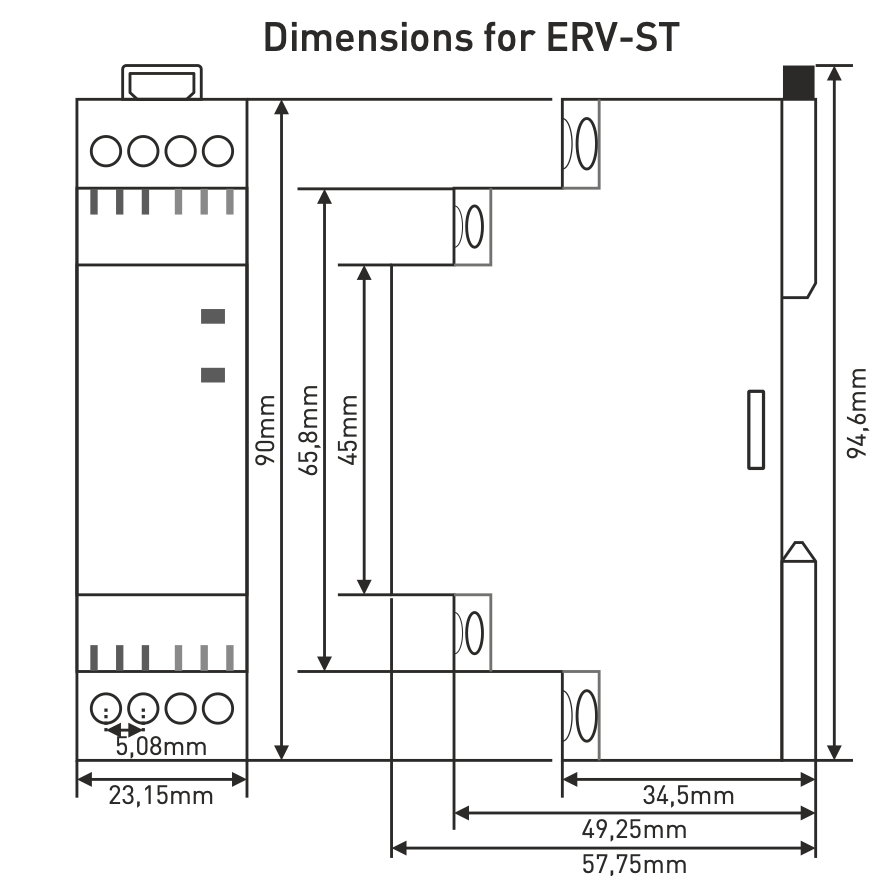

Kompakte Größe - 1 Modul
Das Relais nimmt nicht viel Platz ein und lässt sich leicht in jede private oder industrielle Schalttafel einbauen.

Montage auf DIN-Schiene 35 mm
Ermöglicht standardisierte Schnellmontage in Schalttafeln.

Technische Daten

• Typ: Elektronisches bistabiles Stromstoßrelais

• Funktion: Start-Stopp, Speicherrelais

• Spannungsversorgung: 150-260 V AC, 50/60 Hz

• Ansteuerung: Taster (Impulsschaltung)

• Kontakt: 1Schaltkontakt (NO/NC)

• Montage: 35 mm DIN-Schiene

• Breite: 1 Modul
