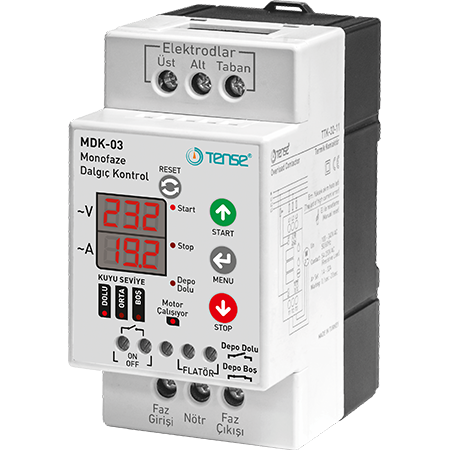

Brunnenfüllstandsmesser / Regler für Einphasenpumpe DIN 30A

Steuergerät für Einphasen-Tauchmotorpumpen bis 4 kW, 150 V-270 V AC, 30 A, Tense

Art.Nr.: MDK-03

Elektroden (Füllstandssensoren) nicht enthalten

Das neue Steuergerät MDK-03 von Tense wurde entwickelt, um Einphasen-Tauchpumpen vor allen potenziellen Problemen zu schützen, die während des Betriebs auftreten können, einschließlich Überspannung und Überspannungen, Wassermangel im Brunnen oder Bohrloch und Überlastung der Pumpe. Mit den integrierten Funktionen können Sie außerdem den Füllstand des Reservoirs überwachen, Zeitverzögerungen für Notfallsituationen einstellen, Stoßströme überwachen und das System aus der Ferne ein- und ausschalten.

Technische Daten:

Betriebsspannung: 150-270 VAC.

Frequenz: 50 Hz

Strombereich: 1-30 A

Leistungsaufnahme: <6 W

Flüssigkeitsempfindlichkeit: <50 kOhm

Schutzklasse: IP20

Betriebstemperaturbereich: -20 °C bis +55 °C

Kabelquerschnitt: Max. 10 mm², Elektroden bis zu 2,5 mm²

Gewicht: 0,25 kg

Aufstellhöhe: weniger als 2000 m

Betrieb des Steuergeräts

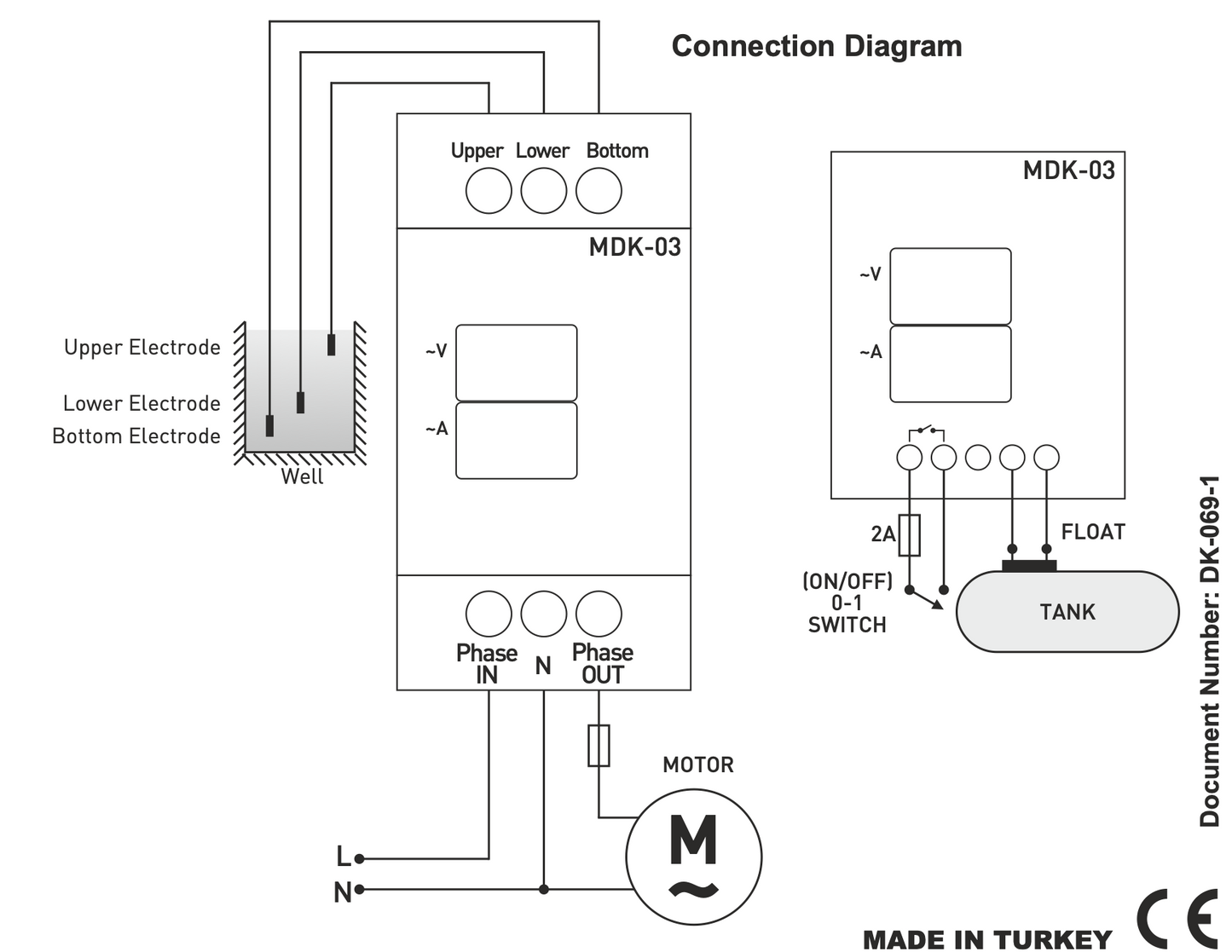

Bitte lesen Sie den Abschnitt "Wichtig!", bevor Sie das Gerät anschließen. Schließen Sie die Sensoren und die Leitung der Pumpenphase gemäß dem im Datenblatt angegebenen Schaltplan an das Gerät an und schließen Sie dann die Stromversorgung an. Überprüfen Sie, ob die Werkseinstellungen des Geräts mit den Betriebsparametern Ihrer Pumpe übereinstimmen. Falls erforderlich, können die folgenden Parameter geändert werden:

(P1) - Maximal zulässige Spannung (230...270 V, Werkseinstellung 245 V)

(P2) - Maximal zulässiger Strom (1...20 A, Werkseinstellung 5 A)

(P3) - Minimal zulässige Spannung (150...210 V, Werkseinstellung 160 V)

(P4) - Minimal zulässiger Strom (1...20 A, Werkseinstellung 0 A)

(P5) - Verzögerung der Fehlerreaktion (0...850 s, Werkseinstellung 2 s)

(P6) - Automatische Rückstellzeit nach Stromfehler (OFF...850 s, Werkseinstellung OFF)

(P7) - Strommultiplikator für Einschaltintervall (1...10, Werkseinstellung 3) (P8) - Einschaltintervallzeit (0...850 s, Werkseinstellung 10 s)

(P9) - Anzahl der automatischen Rücksetzungen des Stromfehlers, nach denen das Gerät in den Notbetrieb übergeht und einen Bedienereingriff erfordert (VYP....200, Werkseinstellung VYP)

(P10) - Obere Ansprechverzögerungszeit des Sensors (längere Verzögerung bedeutet, dass die Pumpe weniger oft eingeschaltet wird, was ihre Lebensdauer verlängert) (0....850 min, Werkseinstellung 0 s min)

(P11) - Zeigt an, ob die Elektroden in Wasser eingetaucht sind: Wenn der Wert unter 230 liegt, ist Wasser vorhanden (rote Anzeige bedeutet obere Elektrode, gelbe Anzeige bedeutet untere Elektrode)

(P12) - Programmiert den Speicher des letzten Zustands des Steuergeräts vor der Abschaltung (0...1, Werkseinstellung 1)

Nach dem erstmaligen Anschluss an die Stromversorgung wartet das Gerät 4 Sekunden, analysiert dann die Netzparameter und ihre Übereinstimmung mit den eingestellten Parametern, prüft, ob Wasser im Brunnen vorhanden ist, ob der Vorratstank gefüllt ist, und wenn sich das Steuergerät im "START"-Modus befindet (grüne Anzeige "START" leuchtet), schaltet es die Steuerkontakte ein und lässt die obere grüne Anzeige "Pumpe" aufleuchten. Auf den Displays werden die aktuellen Spannungs- und Stromwerte angezeigt.

Um in diesen Modus zu gelangen, drücken Sie die START-Taste.

Um diesen Modus zu verlassen, drücken Sie die STOP-Taste. In diesem Modus führt das Gerät keine Regelung durch und startet die Pumpe nicht.

Bitte beachten Sie auch, dass Sie, wenn Sie das Niveaurelais ohne Schwimmsensor und Fernschalter verwenden wollen, unbedingt Brücken an den Klemmen "ON-OFF" und "FLATOR" setzen müssen; andernfalls funktioniert das Steuergerät nicht oder nicht richtig.

Wichtig!!! Bitte lesen Sie diesen Abschnitt, bevor Sie das Gerät anschließen:

- Der Tauchpumpenregler muss gemäß dem Schaltplan im Produktdatenblatt angeschlossen werden.

- Stellen Sie sicher, dass die von der Pumpe zu fördernde Flüssigkeit nicht brennbar oder explosiv ist.

- Die Temperatur am Installationsort des Reglers muss über 0 °C liegen.

- Legen Sie niemals Spannung an die Eingänge des Steuergeräts an, um den Schwimmerfühler anzuschließen.
