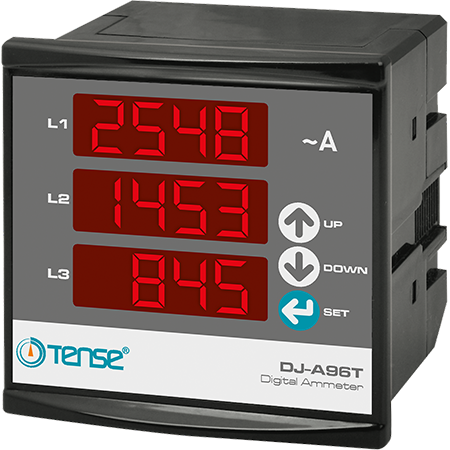

DJ-A96T - Digitales Dreiphasen-Strommessgerät für Schalttafeln

Das dreiphasige digitale Amperemeter DJ-A96T ist für die genaue Stromüberwachung in dreiphasigen Systemen konzipiert. Es kann die momentane Belastung jeder Phase L1, L2, L3 unter Verwendung externer Stromwandler (CT) anzeigen. Das Gerät bietet eine übersichtliche Anzeige, einfache Einrichtung und zuverlässigen Betrieb.

Wichtigste Merkmale

• Strommessung in Dreiphasensystemen

• Getrennte Anzeige für die Phasen L1, L2, L3

• Messung mit externen Stromwandlern

• Einfache Einstellung des Stromwandlerverhältnisses

• Große und gut lesbare Anzeige - 3×4 Ziffern, Höhe 14 mm

• Kompakte Bauweise der Schalttafel

Technische Parameter des Strommessers

• Versorgungsspannung: 230 V AC

• Geräteverbrauch: < 4 VA

• Strommessbereich: 0.1...5.5 A

• Unterstützter Stromwandlerbereich: 5/5 A bis 5000/5 A

• Messgenauigkeit: ±2%

• Anzeige: LED, 3×4 Ziffern, Höhe 14 mm

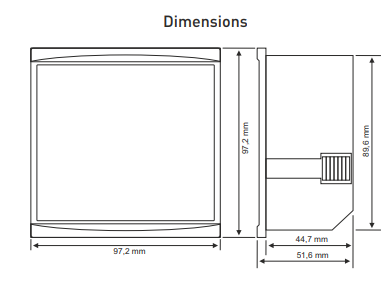

• Abmessungen: 97,2 × 97,2 mm

• Ausschnittgröße: 91 × 91 mm

• Tiefe: 45 mm

• Im Lieferumfang sind keine Stromwandler enthalten (können separat erworben werden)

Funktionsweise und Einstellungen

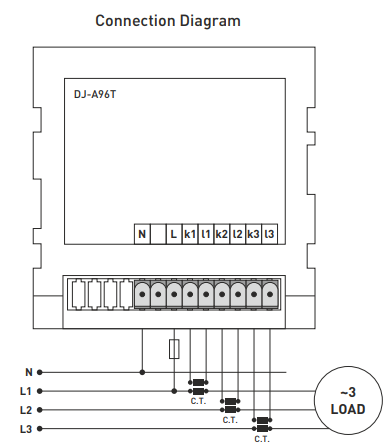

1. Schließen Sie das Gerät gemäß dem Schaltplan an.

2. Schließen Sie die Stromwandler entsprechend dem zu erwartenden Strom in der Anlage an (Umrechnung xxxx/5 A).

3. Schließen Sie die Stromwandlerleitungen an die Klemmen "kx" und "lx" an. Der Stromwandlerausgang darf 5 A nicht überschreiten.

4. Halten Sie nach dem Einschalten des Netzteils die Taste "Menu" 2 Sekunden lang gedrückt.

5. Mit den Tasten Up/Down die Wandlung der verwendeten Stromwandler einstellen.

6. Speichern Sie die Einstellungen durch langes Drücken der "Menu"-Taste.

7. Wenn die Last angeschlossen ist, beginnt das Amperemeter den Strom zu messen und anzuzeigen.

Hinweis: Stromwandler müssen aus Sicherheitsgründen immer geerdet werden.

Technische Merkmale des Halbleiterausgangsrelais

(Diesmal beziehen sich die aufgeführten Parameter auf das Halbleiterrelais - wenn es separat sein soll, kann ich es aufteilen).

• Relaistyp: Halbleiter

• Steuerspannung (Eingang): 3...32 V DC

• Schaltspannung: 24...480 V AC (nicht für Motoren geeignet)

• Schaltspannungsabfall: < 3 V

• Auslösestrom: 5 mA

• Spulenspannung: 3...32 V DC

• Maximaler Schaltstrom: 25 A

• Isolationsfestigkeit: 2500 V AC

• Schaltverfahren: Einschalten bei Stromdurchgang im Nulldurchgang
