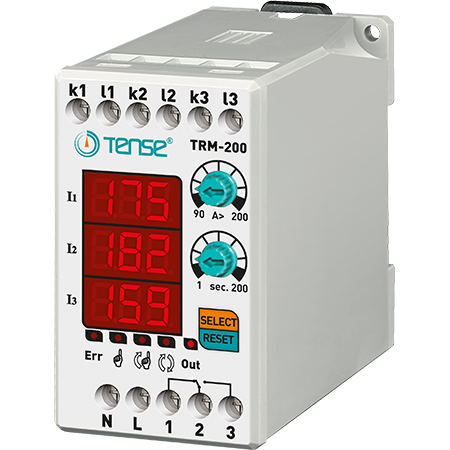

Digitales Überstromrelais mit 3×3-stelliger LED-Anzeige TRM-200

Dreiphasiges Stromrelais zur Laststromkontrolle / -begrenzung im Bereich von 90-200 A, Hersteller TENSE (Türkei)

Die digitalen Überstromrelais TRM-200 wurden entwickelt, um Lasten vor Schäden durch hohe Ströme zu schützen und gleichzeitig die Überwachung des Betriebs zu ermöglichen.

- 90-200 A (einstellbarer Überstromwert)
- 50% feste Stromasymmetrie
- einstellbare Fehlerverzögerungszeit
- einstellbare Betriebsart (automatisch, halbautomatisch, manuell)

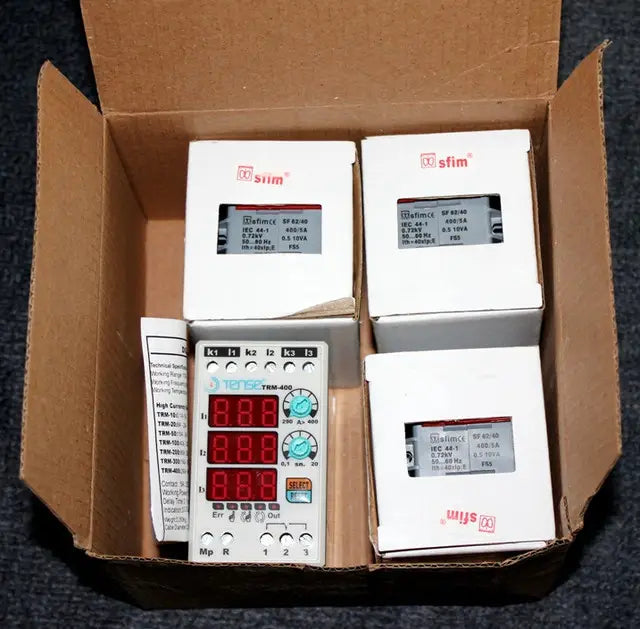

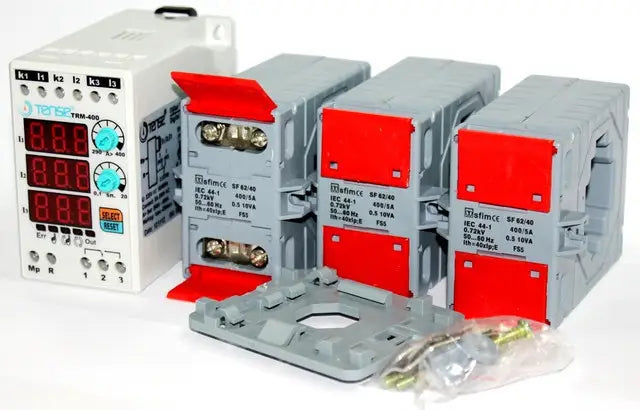

- Beim Kauf eines Stromrelais der Marke TENSE erhalten Sie ein betriebsbereites Gerät - Stromwandler inklusive.

Verwendung des Geräts und Funktionsweise

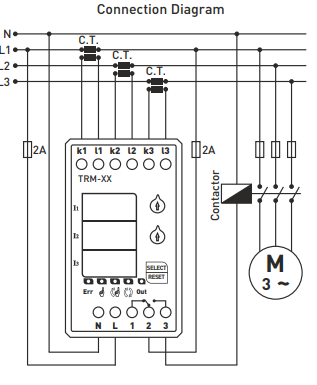

1. Schließen Sie das Gerät gemäß dem Schaltplan an.
2. Wenn die Verdrahtung abgeschlossen ist, schalten Sie das Gerät ein. Nach dem Einschalten zeigt das Display für 5 Sekunden die eingestellten Werte an.
3. Mit dem Regler "A>" wird der Überstromwert eingestellt. Der eingestellte Wert wird in der linken Anzeige angezeigt.
4. Mit dem Regler "t" stellen Sie die Verzögerungszeit ein. Der eingestellte Wert wird ebenfalls auf dem linken Display angezeigt.

Beim Einschalten des Geräts:
- Das Relais schaltet ein, der Ausgangskontakt schaltet auf Klemme 3 und die OUT-Anzeige leuchtet auf.
- Wenn der Strom den eingestellten Überstromwert (A>) überschreitet, beginnt das Gerät mit der Rückwärtszählung der Verzögerungszeit und die ERR-Anzeige leuchtet auf.
- Nach Ablauf der eingestellten Zeit schaltet das Relais aus, der Kontakt schaltet auf Klemme 1 und die OUT-Anzeige erlischt.

Beschreibung

Das elektronische Stromrelais der Serie TRM-200 dient zur automatischen Abschaltung von Geräten bei Überschreitung des maximal zulässigen Stroms.
Es verfügt über einen programmierbaren Auslösebereich, die Möglichkeit zur Einstellung der Verzögerungszeit und der Rückstellzeit.
Es gibt 3 Modi für die Rückstellung in den Betriebszustand - MANUELL, HALBAUTOMATIK, AUTOMATIK.

Rückstellmodi:

- Manueller Modus: Nach einem Überstromfehler muss das Gerät durch Drücken der Reset-Taste zurückgesetzt werden. In diesem Modus leuchtet die entsprechende LED.
- Halbautomatischer Modus: Das System setzt sich nach einem Überstromfehler dreimal automatisch zurück und wartet dann auf einen manuellen Reset beim nächsten Fehler. In diesem Modus leuchtet die entsprechende LED.
- Automatischer Modus: Das System setzt sich nach jedem Überstromfehler automatisch zurück. In diesem Modus leuchtet die entsprechende LED.

Hinweis: Um den Modus zu ändern, halten Sie die SELECT-Taste für 10 Sekunden gedrückt. Wenn der Modus geändert wird, leuchtet die entsprechende LED auf.

Asymmetrie 50% (fest)

Wenn die Differenz zwischen dem größten und dem kleinsten Phasenstrom 50 % überschreitet, geht das Gerät innerhalb von 2 Sekunden in den Asymmetriefehlermodus über.
(Dies verhindert eine Beschädigung des Systems im Falle eines Phasenausfalls während des Motorbetriebs.)

Wenn ein Asymmetriefehler auftritt:
- Die Anzeigegruppe der beiden Phasen, die den Fehler verursacht haben, blinkt und die ERR-Anzeige leuchtet auf.
- Um aus dem Asymmetriefehlermodus zurückzukehren, muss das Gerät manuell zurückgesetzt werden.

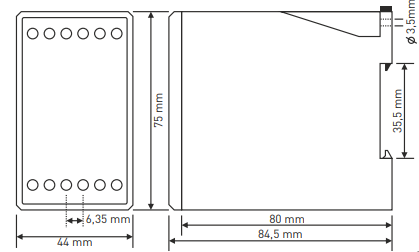

Technische Parameter:

- Betriebsspannung: 150-260 V AC
- Betriebsfrequenz: 50/60 Hz
- Leistung: < 6 VA
- Betriebstemperatur: -20 °C bis +55 °C
- Anzeige: 3x3 Ziffern, 5 LEDs
- Überstromeinstellung (A>): 90-200 A
- Verzögerungszeit: 1 s - 200 s
- Anschlussart: Klemme
- Kontakte: 5 A / 250 V AC (aktive Last)
- Leitungsdurchmesser: 2,5 mm²
- Gewicht: max. 250 g
- Montage: auf DIN-Schiene
- Betriebshöhe: < 2000 m

Hinweis: Die TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den im Lieferumfang enthaltenen Stromwandlern verwendet werden.

Das TRM-400 kann mit dem mitgelieferten Stromwandler 400/5 verwendet werden.
