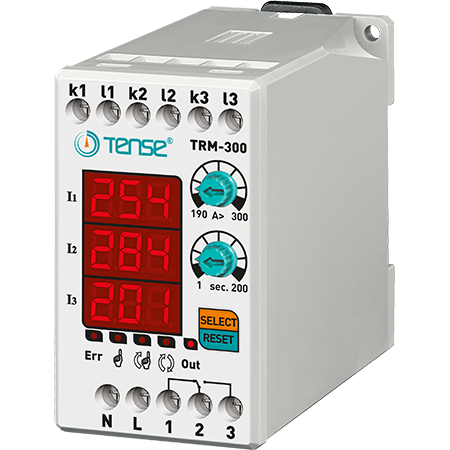

Digitales Überstromrelais mit 3×3-stelliger LED-Anzeige TRM-300

Drehstromrelais zur Laststromregelung/-begrenzung im Bereich 190-300 A, Hersteller TENSE (Türkei)

Die digitalen Überstromrelais TRM-300 wurden entwickelt, um Lasten vor Schäden durch hohe Ströme zu schützen und gleichzeitig die Überwachung des Betriebs zu ermöglichen.

- 190-300 A (einstellbarer Überstromwert)
- 50% feste Stromasymmetrie
- einstellbare Fehlerverzögerungszeit
- einstellbare Betriebsart (automatisch, halbautomatisch, manuell)

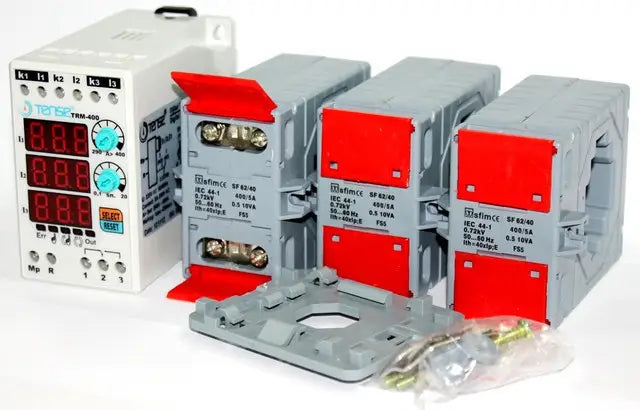

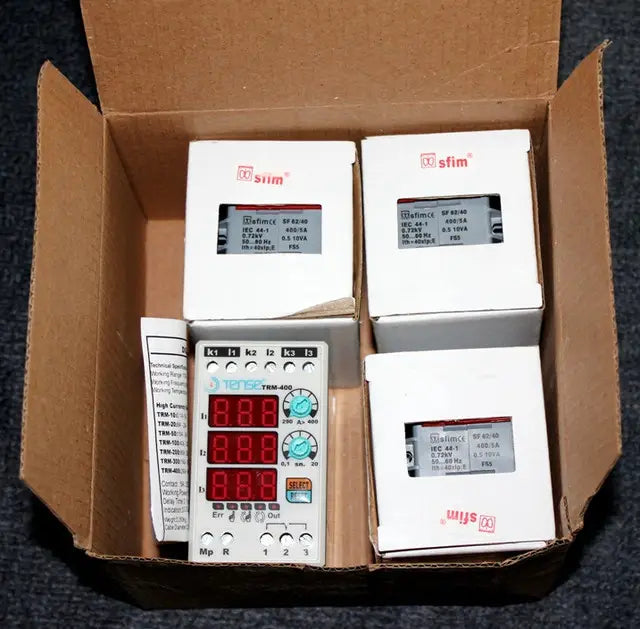

- Beim Kauf eines Stromrelais der Marke TENSE erhalten Sie ein betriebsbereites Gerät - Stromwandler inklusive.

Verwendung des Geräts und Funktionsprinzip

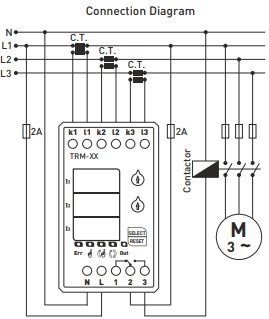

1. Schließen Sie das Gerät gemäß dem Schaltplan an.
2. Wenn die Verdrahtung abgeschlossen ist, schalten Sie das Gerät ein. Nach dem Einschalten zeigt das Display 5 Sekunden lang die eingestellten Werte an.
3. Verwenden Sie den Regler "A>", um den Überstromwert einzustellen. Der eingestellte Wert wird in der linken Anzeige angezeigt.
4. Mit dem Regler "t" stellen Sie die Verzögerungszeit ein. Der eingestellte Wert wird ebenfalls auf dem linken Display angezeigt.

Beim Einschalten des Geräts:
- Das Relais zieht an, der Ausgangskontakt schaltet auf Klemme 3 um und die Anzeige OUT leuchtet auf.
- Wenn der Strom den eingestellten Überstromwert (A>) überschreitet, beginnt das Gerät mit der Rückwärtszählung der Verzögerungszeit und die Anzeige ERR leuchtet auf.
- Nach Ablauf der Zeit schaltet das Relais ab, der Kontakt schaltet auf Klemme 1 um und die Anzeige OUT erlischt.

Das elektronische Stromrelais der Serie TRM-300 dient zur automatischen Abschaltung von Geräten bei Überschreitung des maximal zulässigen Stroms.
Es verfügt über einen programmierbaren Auslösebereich, die Möglichkeit der Einstellung der Auslösezeit und der Rücklaufzeit.
Es gibt 3 Programme zur Rückkehr in den "Betriebsmodus" - MANUELL, SEMI-AUTOMATISCH, AUTOMATISCH.

Modi zurücksetzen:

- Manueller Modus: Nach einem Überstromfehler muss das Gerät durch Drücken der Reset-Taste zurückgesetzt werden. In diesem Modus leuchtet die entsprechende LED.
- Halbautomatischer Modus: Das System setzt sich nach einem Überstromfehler dreimal automatisch zurück und wartet dann auf einen manuellen Reset beim nächsten Fehler. In diesem Modus leuchtet die LED-Anzeige.
- Automatischer Modus: Das System setzt sich nach jedem Überstromfehler automatisch zurück. In diesem Modus leuchtet die LED-Anzeige.

Hinweis: Um den Modus zu ändern, halten Sie die SELECT-Taste 10 Sekunden lang gedrückt. Wenn der Modus geändert wird, leuchtet die entsprechende LED auf.

Asymmetrie 50% (fest)

Wenn die Differenz zwischen dem größten und dem kleinsten Phasenstrom 50 % übersteigt, geht das Gerät innerhalb von 2 Sekunden in den Asymmetrie-Fehlermodus über.
(Dies verhindert eine Beschädigung des Systems im Falle eines einphasigen Ausfalls während des Motorbetriebs).

Während eines Asymmetriefehlers:
- Die Anzeigegruppe der beiden Phasen, die den Fehler verursacht haben, blinkt und die ERR-Anzeige leuchtet.
- Um aus dem Asymmetriefehlermodus zurückzukehren, muss das Gerät manuell zurückgesetzt werden.

Technische Parameter:

- Betriebsspannung: 150-260 VAC.
- Betriebsfrequenz: 50/60 Hz
- Leistungsaufnahme: < 6 VA
- Betriebstemperatur: -20 °C bis +55 °C
- Anzeige: 3×3 Ziffern, 5 LEDs
- Überstromeinstellung (A>): 190-300 A
- Verzögerungszeit: 1-200 s
- Anschlussart: Klemmanschluss
- Kontakte: 5 A / 250 V AC (aktive Last)
- Drahtdurchmesser: 2,5 mm²
- Gewicht: max. 250 g

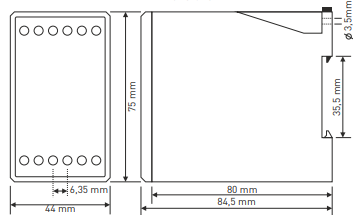

- Montage: auf DIN-Schiene
- Betriebshöhe: < 2000 m

Hinweis: Die Modelle TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den mitgelieferten Stromwandlern verwendet werden.
