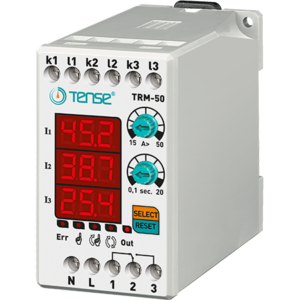

Digitales Überstromrelais mit LED-Anzeige 3×3 Ziffern TRM-50

Lastüberwachungs-/Begrenzungsrelais, 3-phasig, Bereich 15-50 A, Hersteller TENSE (Türkei)

Das digitale Überlastrelais TRM-50 wurde entwickelt, um Lasten vor Schäden durch hohe Ströme zu schützen und gleichzeitig eine Betriebskontrolle zu ermöglichen.

• 15-50 A (einstellbarer Überlastwert)
• 50% feste Stromasymmetrie
• Einstellbare Fehlerverzögerungszeit
• Einstellbarer Betriebsmodus (automatisch, halbautomatisch, manuell)

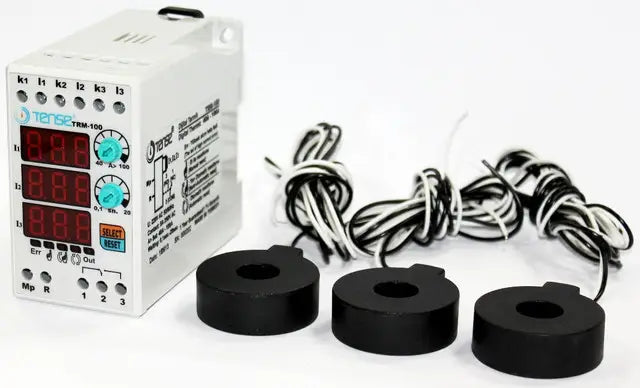

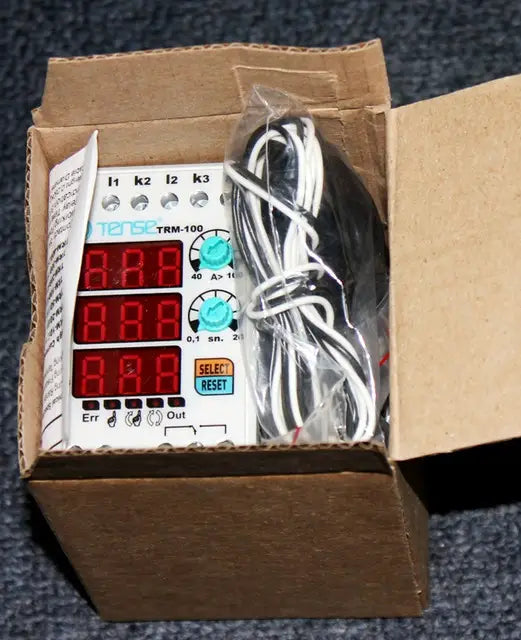

• Wenn Sie ein TENSE-Stromrelais kaufen, erhalten Sie ein betriebsbereites Gerät - Stromwandler sind im Lieferumfang enthalten.

Einsatz des Gerätes und Funktionsweise

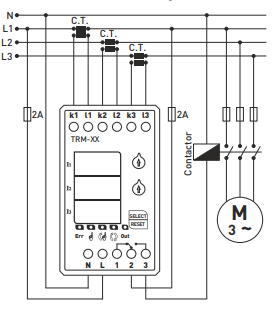

1. Schließen Sie das Gerät nach dem beiliegenden Schaltplan an.
2. Nach Abschluss der Verdrahtung schließen Sie die Stromversorgung an. Nach dem Einschalten zeigt das Display für 5 Sekunden die eingestellten Werte an.
3. Mit dem Regler "A>" stellen Sie den Überlastwert ein. Der eingestellte Wert wird in der linken Anzeige angezeigt.
4. Mit dem Regler "t" stellen Sie die Verzögerungszeit ein. Der eingestellte Wert wird ebenfalls auf dem linken Display angezeigt.

Wenn das Gerät eingeschaltet wird:

• Das Relais zieht an, der Ausgangskontakt schaltet auf Klemme 3 und die OUT-Anzeige leuchtet.
• Wenn der Strom den eingestellten Überlastwert (A>) überschreitet, zählt das Gerät die Verzögerungszeit herunter und die Anzeige ERR leuchtet auf.
• Nach Ablauf der Zeit löst das Relais aus, der Kontakt schaltet auf Klemme 1 und die OUT-Anzeige erlischt.

Das elektronische Stromrelais der Serie TRM-50 ist so konzipiert, dass es Verbraucher automatisch abschaltet, wenn die maximal zulässigen Ströme überschritten werden. Es verfügt über einen programmierbaren Auslösebereich, eine Auslösezeit und Einstellungen für die Umkehrung der Auslösung. Es gibt 3 Modi für die Rückkehr in den "Betriebszustand" - MANUELL, SEMI-AUTO, AUTO.

Rückstellmodi

• Manueller Modus: Um das Gerät nach einer Überlast zurückzusetzen, drücken Sie die Reset-Taste. Die entsprechende LED leuchtet auf.
• Halb-automatischer Modus: Ermöglicht es dem Gerät, das System bei einer Überlast dreimal automatisch zurückzusetzen und wartet dann auf einen manuellen Reset beim nächsten Fehler. Die entsprechende LED leuchtet auf.
• Automatischer Modus: Das Gerät lässt das System bei jedem Überlastungsfehler automatisch zurücksetzen. Die entsprechende LED leuchtet auf.

Hinweis: Um den Modus zu ändern, halten Sie die SELECT-Taste für 10 Sekunden gedrückt. Wenn der Modus geändert wird, leuchtet die entsprechende LED auf.

Stromasymmetrie 50% (fest)

Wenn die Differenz zwischen dem höchsten und dem niedrigsten Strom in den Phasen 50% übersteigt, geht das Gerät innerhalb von 2 Sekunden in den Asymmetriefehlermodus über (verhindert eine Beschädigung des Systems bei Ausfall einer Phase).

Wenn ein Asymmetriefehler auftritt:

• Die Anzeigegruppe der beiden Phasen, die den Fehler verursacht haben, blinkt und die Anzeige ERR leuchtet.
• Um den Asymmetriefehlermodus zu verlassen, ist eine manuelle Rückstellung erforderlich.

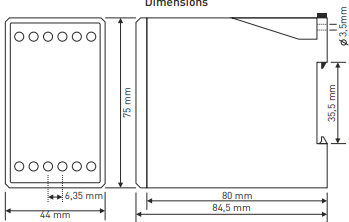

Technische Parameter

• Betriebsspannung: 150-260 VAC
• Betriebsfrequenz: 50/60 Hz
• Leistungsaufnahme: <6 VA
• Betriebstemperatur: -20 °C ... +55 °C
• Anzeige: 3 × 3 Ziffern, 5 LEDs
• Überlastwert (A>): 15-50 A
• Verzögerungszeit: 0,1-20 s
• Anschlussart: Klemmanschluss
• Kontakte: 5 A / 250 V AC (aktive Last)
• Kabeldurchmesser: 2,5 mm²
• Gewicht: max. 250 g
• Montage: auf DIN-Schiene
• Maximale Höhe: <2000 m

Hinweis: Die Geräte TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den mitgelieferten Stromwandlern verwendet werden.
Das TRM-400 kann mit einem 400/5 Stromwandler verwendet werden.
