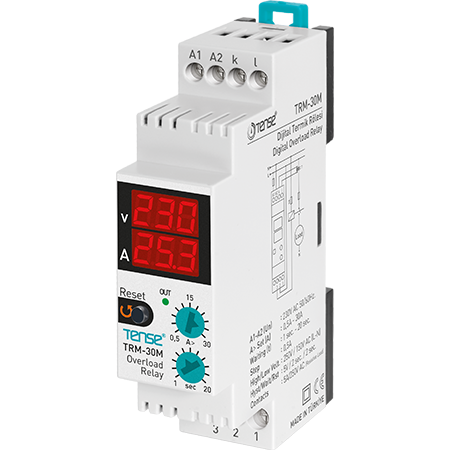

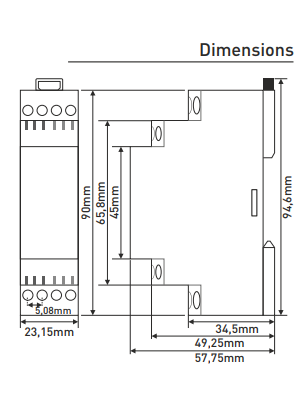

Digitales Überstromrelais mit Überspannungsschutz TRM-30M

Strom- und Spannungsüberwachungsrelais TRM-30M mit Display, 1-phasig bis 30 A

Einphasiges Digitalrelais zum Schutz empfindlicher Geräte vor Überstrom, Überspannung und Unterspannung. Es ermöglicht eine präzise Einstellung der Stromgrenze und der Zeitverzögerung und zeigt die gemessenen Spannungs- und Stromwerte auf einem zweizeiligen Display an.

Das TRM-30M ist für den Schutz von 1-phasigen Geräten ausgelegt, die empfindlich auf Betriebsstrom- und Spannungswerte reagieren. Das Relais enthält einen Stromwandler im Gehäuse und verfügt über folgende Funktionen:

• Überstromschutz (einstellbarer Stromwert 0,5 ... 30 A)
• Überspannungsschutz, Spannung höher als 250 VAC (fester Wert)
• Unterspannungsschutz, Spannung kleiner als 150 VAC (fester Wert)
• Spannungshysterese: 5 V (fester Wert)
• Spannungsfehler-Verzögerung: 2 s (fester Wert)
• Spannungsfehler-Rückstellung: 2 s (fester Wert)

Anwendung und Funktionsweise

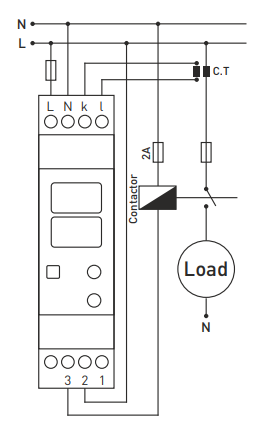

Schließen Sie das Gerät gemäß dem beiliegenden Schaltplan an. Ein falscher Anschluss kann zur Beschädigung des Gerätes führen. Stellen Sie den Überstromwert entsprechend den Betriebsstromwerten der von Ihnen verwendeten Geräte ein.

Nach dem Anschließen der Spannungsversorgung:

• Der eingestellte Überstromwert erscheint innerhalb der ersten Sekunde auf der oberen Anzeige.
• In der unteren Anzeige wird die Fehlerverzögerungszeit angezeigt.
• Auf der oberen Anzeige wird die Spannung zwischen Phase L und Neutralleiter N angezeigt.
• Auf der unteren Anzeige wird nach einer Sekunde Betrieb der vom Netz entnommene Strom angezeigt.

Einstellungen

• A> - Einstellung des Überstromwertes; der Wert wird auf dem oberen Display angezeigt.
• sec. - Einstellung der Wartezeit bis zum Eintritt in den Überstromfehlerzustand; der Wert wird auf dem unteren Display angezeigt.

Wenn das Gerät an die Stromversorgung angeschlossen ist, ist der Schließer geschlossen und die Anzeige "OUT" leuchtet.

Wenn das Gerät in einen Fehlerzustand eintritt:

• Die entsprechende Anzeige blinkt
• Die LED "OUT" erlischt.
• Schließer öffnet
• NC-Kontakt schaltet ein

Schutzfunktionen

1. der Schutz vor Überstrom - Eintritt in den Fehlerzustand:

• Wenn der aus dem Netz entnommene Strom den eingestellten Überstromwert überschreitet, wartet das Gerät die eingestellte Verzögerungszeit ab und geht dann in den Fehlerzustand über.
• Fehlerzustand: Schließer offen, untere Anzeige blinkt, LED "OUT" aus, Öffner geschlossen.

Verlassen des Fehlerzustandes:

• Sinkt der Strom unter den eingestellten Wert, verlässt das Gerät den Fehlerzustand, nachdem die Reset-Taste 3 Sekunden lang gedrückt wurde.
• Im Normalbetrieb: Schließer geschlossen, untere Anzeige konstant, LED "OUT" leuchtet, Öffner offen.

2. Überspannungsschutz (U > 250 V) - Eingang:

• Wenn die Spannung über 250 V liegt, wartet das Gerät 2 Sekunden und geht in den Fehlerzustand über.
• Fehlerzustand: Schließer offen, obere Anzeige blinkt, LED "OUT" aus, Öffner geschlossen.

Ausgang:

• Das Gerät verlässt den Fehlerzustand automatisch 2 Sekunden nachdem die Spannung unter 245 V gefallen ist.
• Normaler Betrieb: Schließer geschlossen, obere Anzeige konstant, LED "OUT" leuchtet, Öffner offen.

3. Unterspannungsschutz (U < 150 V) - Eingang:

• Wenn die Spannung unter 150 V fällt, wartet das Gerät 2 Sekunden und geht in den Fehlerzustand über.
• Fehlerzustand: Schließer offen, obere Anzeige blinkt, LED "OUT" aus, Öffner geschlossen.

Ausgang:

• Automatische Beendigung des Fehlerzustands 2 Sekunden nach dem Ansteigen der Spannung über 155 V.
• Normaler Betrieb: NO geschlossen, obere Anzeige konstant, LED "OUT" an, NC offen.

Fehleranzeige

• Obere Anzeige blinkt: bei Hoch- oder Unterspannungsfehler.
• Untere Anzeige blinkt: bei Hochstromfehler.
• LED "OUT": leuchtet, wenn sich das Gerät im Normalzustand befindet. Schließer geschlossen.
