Direktes digitales Überstromrelais mit 3×3-stelliger LED-Anzeige TRM-25

Direktes digitales Lastrelais mit 3×3 stelliger LED-Anzeige, 3-phasig mit Timer, Bereich 0,1-25 A, Hersteller TENSE (Türkei)

Digitale Thermorelais dienen zur Vermeidung und Kontrolle von Schäden an Lasten, die durch hohe Ströme verursacht werden.

- 0,1-25 A (einstellbarer Überstromwert)
- 50% feste Stromasymmetrie
- einstellbare Fehlerverzögerungszeit
- Betriebsart: einstellbar (automatisch, halbautomatisch, manuell)
- interne Stromwandler

Geräteanwendung und Funktionsprinzip

Schließen Sie das Gerät gemäß dem Schaltplan an. Nach erfolgtem Anschluss ist das Gerät einzuschalten. Nach dem Einschalten zeigt das Display für 5 Sekunden die eingestellten Werte an.

- Stellen Sie mit dem Regler "A>" den Überstromwert ein . Der eingestellte Wert wird auf dem linken Display angezeigt.
- Mit dem Regler "t" wird die Verzögerungszeit eingestellt . Der eingestellte Wert wird ebenfalls auf dem linken Display angezeigt.

Wenn das Gerät eingeschaltet wird, zieht das Relais an, der Ausgangskontakt schaltet auf Klemme 3 und die Anzeige OUT leuchtet auf. Wenn der Strom den eingestellten Überstromwert (A>) überschreitet, beginnt das Gerät mit der Rückwärtszählung der Verzögerungszeit und die Anzeige ERR leuchtet auf. Nach Ablauf der Zeit schaltet sich das Relais aus, der Kontakt schaltet auf Klemme 1 und die OUT-Anzeige erlischt.

Das elektronische Stromrelais der Serie TRM-12ist für die automatische Abschaltung von Geräten bei Überschreitung des maximal zulässigen Stroms ausgelegt und verfügt über einen programmierbaren Auslösebereich, eine Auslösezeit und eine Rückstellzeit.
Es gibt auch 3 Modi für die Rückkehr in den "Betriebszustand" - MANUELL, SEMI-AUTOMATISCH, AUTOMATISCH.

Rückstellmodi:

- Manueller Modus: Nach einem Überstromfehler muss das Gerät durch Drücken der Reset-Taste zurückgesetzt werden. In diesem Modus leuchtet die entsprechende LED auf.
- Halb-automatischer Modus: Das Gerät setzt das System automatisch dreimal zurück, wenn ein Überstromfehler auftritt, und wartet dann auf eine manuelle Rücksetzung, wenn ein weiterer Fehler auftritt. In diesem Modus blinkt die entsprechende LED.
- Automatischer Modus: Das Gerät setzt das System automatisch zurück, wenn ein Überstromfehler auftritt. In diesem Modus blinkt die entsprechende LED.

Hinweis: Um den Modus zu ändern, halten Sie die SELECT-Taste für 10 Sekunden gedrückt. Wenn der Modus geändert wird, leuchtet die entsprechende LED auf.

Asymmetrie 50% (fest)

Wenn die Differenz zwischen dem größten und dem kleinsten Phasenstrom 50% überschreitet, geht das Gerät innerhalb von 2 Sekunden in den Asymmetriefehlermodus über.
(Während des Motorbetriebs verhindert dies eine Beschädigung des Systems im Falle eines einphasigen Ausfalls).

Während eines Asymmetriefehlers:
- Die Anzeigegruppe der beiden Phasen, die den Fehler verursacht haben, blinkt und die ERR-Anzeige leuchtet.
- Ist der Strom kleiner als 2 A, prüft das Gerät nicht auf Asymmetrie.
- Um aus dem Asymmetriefehlermodus zurückzukehren, muss das Gerät manuell zurückgesetzt werden.

Technische Parameter

- Betriebsspannung: 150-260 VAC
- Betriebsfrequenz: 50/60 Hz
- Leistungsaufnahme: < 6 VA
- Betriebstemperatur: -20 °C bis +55 °C
- Anzeige: 3×3 Ziffern, 5 LEDs
- Überstromeinstellung (A>): 0,1-25 A
- Verzögerungszeit: 0,1-20 s
- Anschlussart: Klemmanschluss
- Kontakte: 5 A / 250 V AC (aktive Last)
- Drahtdurchmesser: 2,5 mm²
- Gewicht: max. 250 g
- Montage: auf DIN-Schiene
- Betriebshöhe: < 2000 m

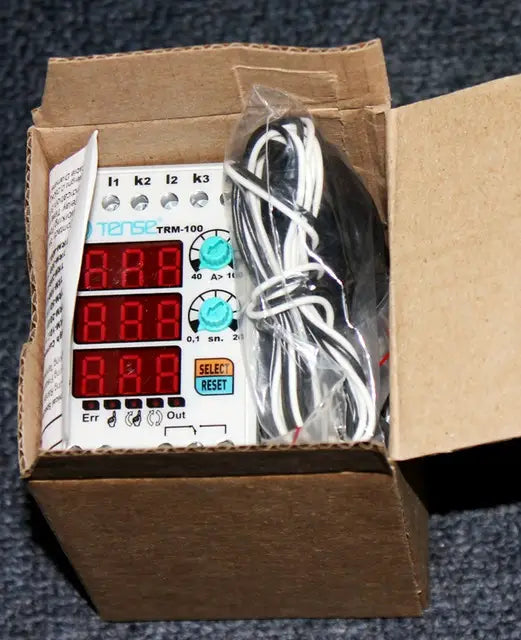

Hinweis: Die TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den im Lieferumfang enthaltenen Stromwandlern verwendet werden.

Das TRM-400 kann mit dem mitgelieferten 400/5 Stromwandler verwendet werden.
