Elektronischer Impulszähler / Impulszähler + -

Ausführliche Beschreibung

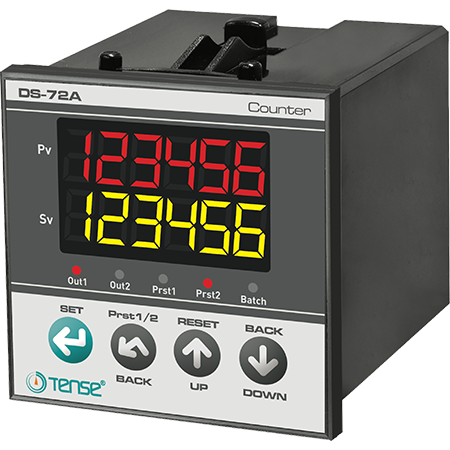

Allgemeine Spezifikation des DS-72A Impulszählers:

2x 6-stellige Anzeige,

2x PRESET-Wert,

2x OUT Ausgangsrelais,

2x SSout für SSR-Relaissteuerung.

Zählt Signale von mechanischen Schaltern, Endschaltern, induktiven PNP/NPN-Näherungssensoren und Inkrementalgebereingängen.

Vorwärts-/Rückwärtszählung.

Passwortschutz.

Wählbare Eingangsfrequenz: 20, 50, 2500, 7500 Hz.

Kalibrierungskonstante: 0,00001.....9,99999

Wählbarer Dezimalpunkt: 0 / 0.0 / 0.00 / 0.000

Kombinationsmöglichkeiten der Funktionen: 7 Eingangsfunktionen / 10 Ausgangsfunktionen:

Addition,

Countdown,

Addition/Subtraktion von zwei Eingängen gleichzeitig,

Zähl-/Abzählpause, gesteuert durch den zweiten Eingang,

Eingangsnegation gesteuert durch den zweiten Eingang,

Addition/Subtraktion von der führenden Flanke / fallenden Flanke / beiden Flanken gleichzeitig,

Addieren mit der führenden Flanke / Subtrahieren mit der fallenden Flanke / Negieren der Funktion mit dem zweiten Eingang.

Einstellbarer "OFFSET" des berechneten Wertes.

PRESET1 mit Option absoluter/relativer Wert.

OUT 2x Relais: Einschalten bei Erreichen des Wertes und Halten bis RESET, oder Impuls im Bereich 0,1.....999,9 Sekunden.

Erinnert sich an den Impulszählwert und den Zustand des OUT-Relais beim letzten Stromausfall und kann zurückgesetzt werden, wenn die Stromversorgung wieder eingeschaltet wird.

RESET über Drucktaste an der Frontplatte oder Signal an RESET(17)-Klemme.

Kann voreingestellte ½ Werte anzeigen.

EEPROM-Speicher zum Speichern von Einstellungen.

Technische Merkmale:

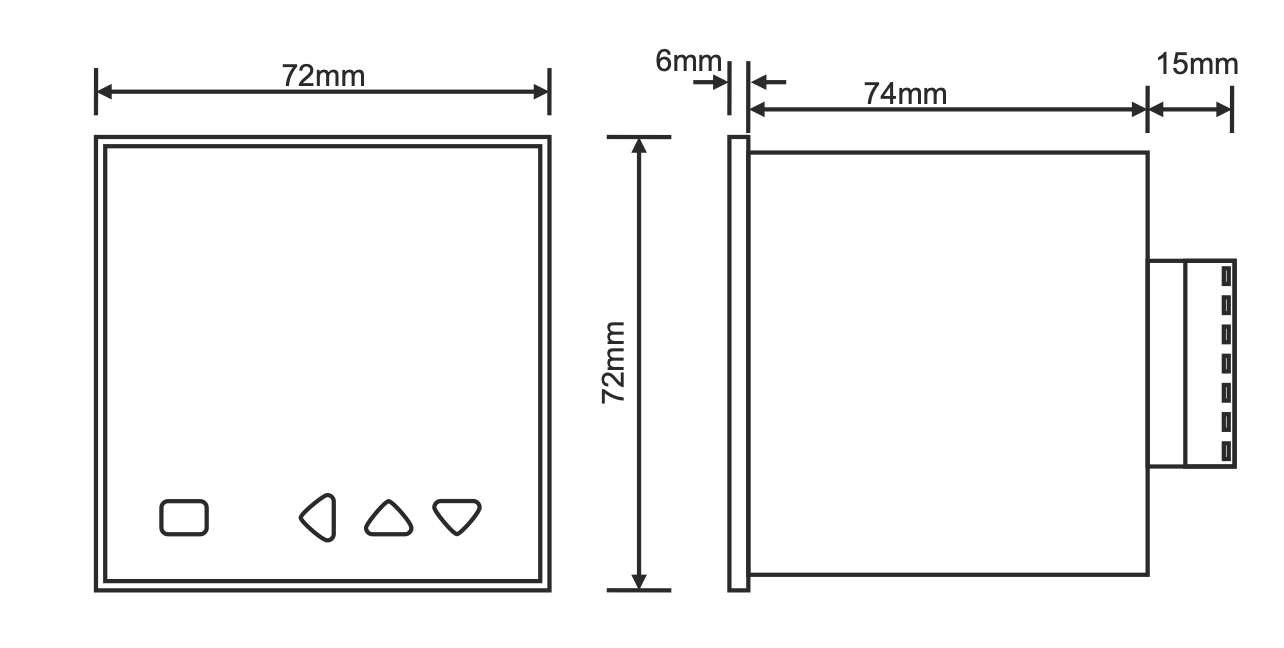

Abmessungen / Öffnung : 72x72x94 mm / 67x67 mm

Anzeige : 2x 6-stellige 7-Segment-LED-Anzeige.

AnzeigeLED: 5x: OUT1, OUT2, Finger1, Finger2, Batch.

Eingänge: 2x (Max: 7500 Hz, 5-30 V)

NPN-Auswahl: Verbinden Sie die Klemme "npn select" (13) mit der Klemme "+12V" (14), um den NPN-Sensor an den Eingang Cp1 (15) und Cp2 (16) anzuschließen.

Der Reset-Eingang ist immer PNP.

Bei Totemfeld- oder PNP-Drehgebern wird "npn select" nicht angeschlossen.

Eingangsarten: mechanischer Schalter, induktiver Encoder PNP/NPN, Encoderausgang NPN/PNP/Totem-Pol.

Eingangsfrequenzen: 20, 50, 2500, 7500 Hz.

Rücksetzsignal: RESET-Klemme (17), mindestens 10 ms, + Signal (nur PNP) (5...30 V).

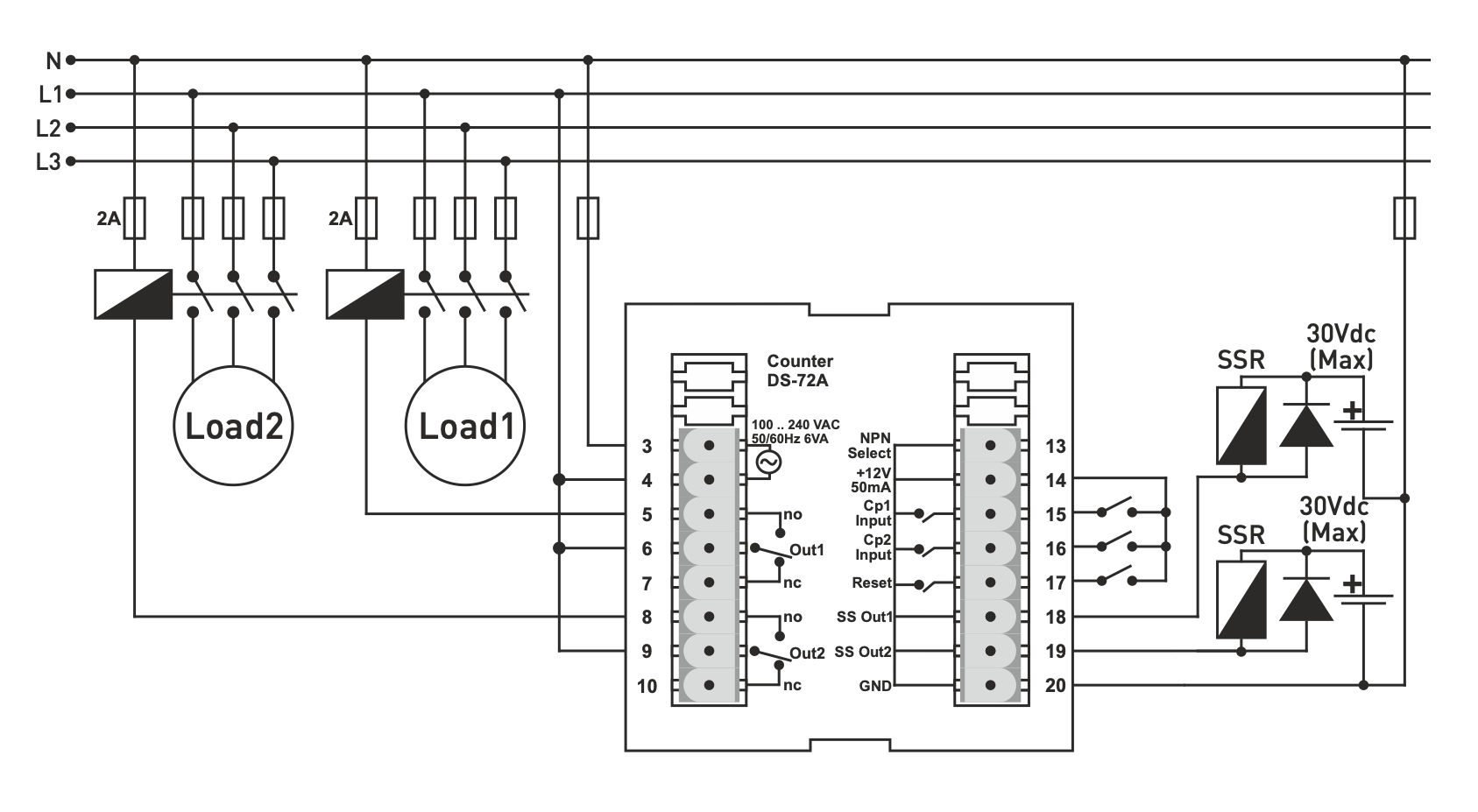

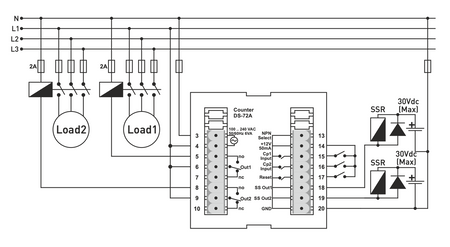

Ausgänge (OUT):

2x SPDT-Relais 250VAC, 2A, ohmsche Last,

OUT1: Klemmen 6=COM, 5=NO, 7=NC

OUT2: Klemmen 9=COM, 8=NO, 10=NC

SSout 2x SSR-Steuerung - NPN, 30V, 100mA max, Klemme 18=SSout1, 19=SSout2, 20=GND

Spannungsversorgung des Sensors: Klemme (14) 12 VDC, 50 mA (max.), ungeregelt.

Versorgungsspannung: 100...240VAC, 50-60Hz.

Leistungsaufnahme: < 8 VA

Betriebstemperatur: -20°C ... +55°C

Höhenlage: <2000m

Hinweise zur Installation:

Verwenden Sie abgeschirmte und verdrillte Signalkabel und verbinden Sie die Abschirmung mit der Erde. Halten Sie alle Signalkabel von Leistungsschaltern, induktiven Lasten, elektrischen Störquellen und Stromkabeln fern. Treffen Sie Vorkehrungen gegen Umwelteinflüsse wie Feuchtigkeit, Vibration, Verschmutzung und hohe/niedrige Installationstemperaturen.

Verwenden Sie eine Sicherung (F250mA 250VAC) am Netz-/Stromeingang des Geräts.

Verwenden Sie geeignete Kabel für die Stromversorgung. Beachten Sie bei der Installation die Sicherheitsvorschriften.

Verwenden Sie für Encoder vorzugsweise die Option (Inpt = Phs1),

Wählen Sie (Freq = 20) für die Zählung der Impulse des mechanischen ON-OFF-Schalters.

Wählen Sie immer die für Ihre Anwendung geeignete Mindest-Eingangsfrequenzoption.

Für Inpt = 1u2u, 1u2d, Phs2; die Eingangssignalfrequenz darf nicht mehr als ½ der gewählten Eingangsfrequenzoption betragen, wenn beide Eingänge verwendet werden.
