DS-48 Impulszähler - 2× Display, 2 Eingänge, Relaisausgang

Beschreibung des Produkts

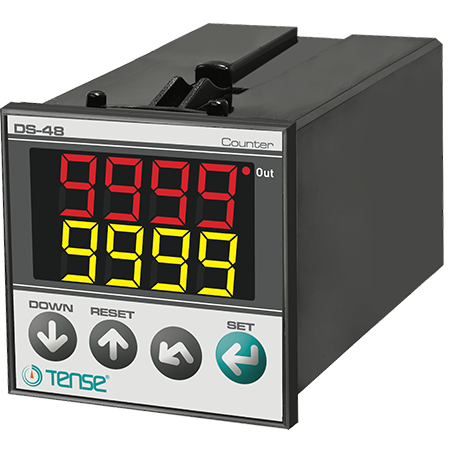

Der Impulszähler DS-48 ist ein universeller Schaltschrankzähler mit zwei Eingängen und zwei 4-stelligen LED-Anzeigen (Istwert + Sollwert). Er kann Signale von mechanischen Schaltern, PNP/NPN-Induktivsensoren und Inkrementalgebern zählen, subtrahieren und verarbeiten. Durch die große Auswahl an Eingangs- und Ausgangsfunktionen eignet er sich für industrielle Automatisierungssysteme, Produktionslinien, Messstationen und Prozesssteuerungen.

Wichtigste Merkmale

• 2× 4-stellige 7-Segment-LED-Anzeige

• 1× OUT Relaisausgang + SSR-Ausgang

• Mehrere Modi: Zählen, Countdown, Addition von mehreren Eingängen, Steuerung über zweiten Eingang

• Unterstützung für mechanische Schalter, PNP/NPN-Sensoren und Encoder

• Wählbare Eingangsfrequenz: 20 / 50 / 2500 / 7500 Hz

• Schutz der Hesla-Einstellung

• EEPROM-Speicher - Datenerhalt bei Stromausfall

• Möglichkeit zur Einstellung von OFFSET und Dezimalpunkt

• Automatische Wiederherstellung des letzten Wertes nach Stromausfall

Funktion

Eingabefunktion (7 Modi):

• Aufwärtszählen

• Abwärtszählen

• Addieren von zwei Eingängen gleichzeitig

• Pause gesteuert durch zweiten Eingang

• Negation des Eingangs

• Zählen ab der steigenden/fallenden Flanke

• Kombinationen: Addition von einer Flanke, Subtraktion von der anderen, Negation, etc.

Ausgangsfunktionen (9 Modi):

• Relaisauslösung nach Erreichen des Ziels

• Halten bis RESET

• Impulsausgang 0,1-999,9 s

• Steuerung über SSR-Ausgang (NPN)

Technische Parameter

Anzeige und Abmessungen

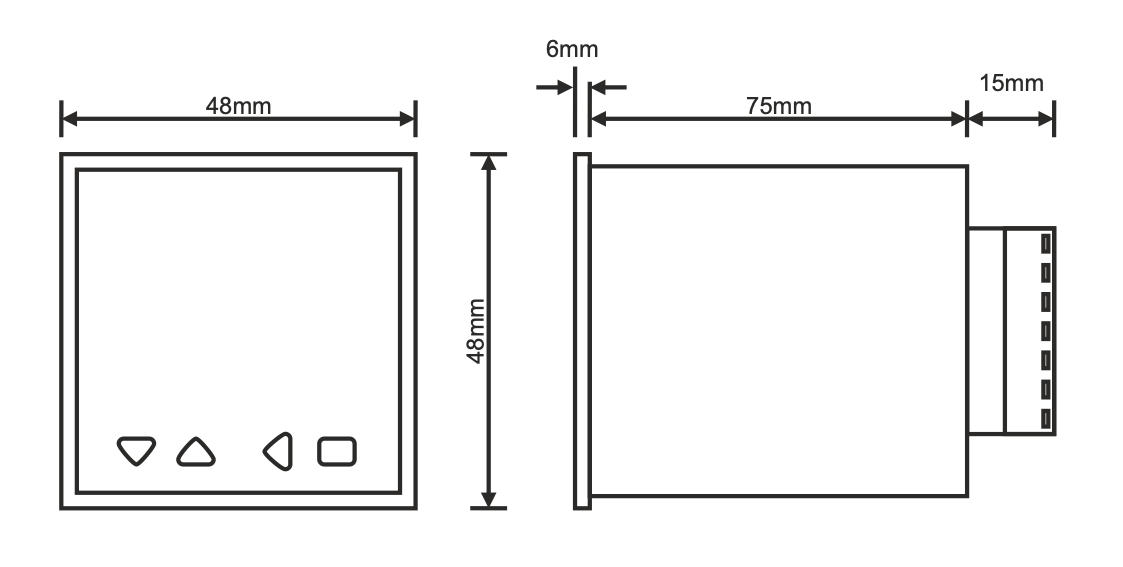

• Abmessungen: 48 × 48 × 96 mm

• Montageöffnung: 44 × 44 mm

• Anzeige: 2 × 4-stellige LED

Eingänge:

• Anzahl der Eingänge: 2

• Eingangsarten: mechanischer Schalter, PNP/NPN-Sensor, NPN/PNP/Totalpol-Encoderausgang

• Eingangsspannung: 5-30 V

• Max. Eingangsfrequenz: 7500 Hz

• Wählbare Frequenzen: 20 / 50 / 2500 / 7500 Hz

• Rücksetzeingang: PNP, min. 10 ms, Klemme 12

• Geberversorgung: 12 VDC / 50 mA (max)

Ausgänge

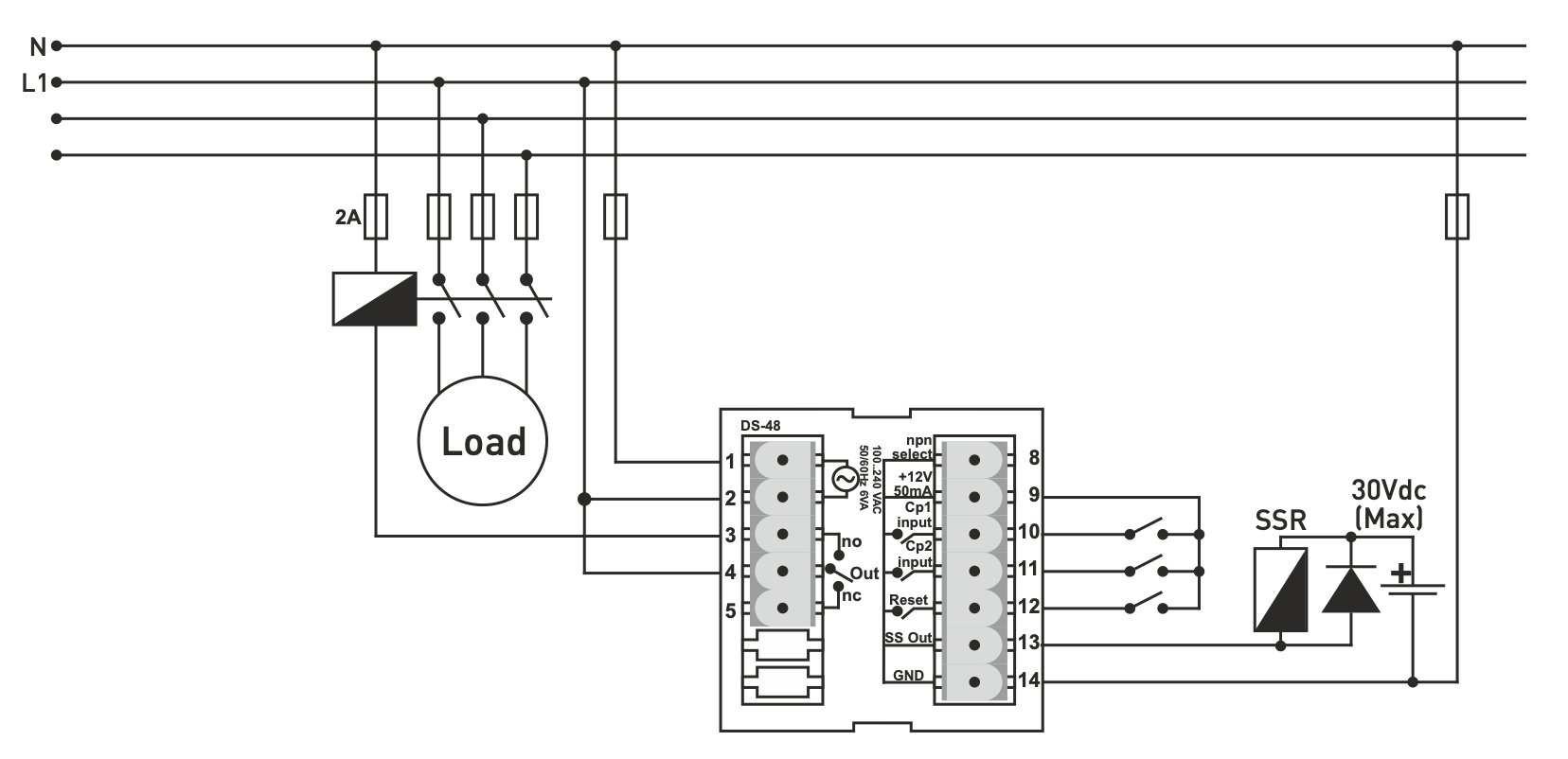

• 1× SPDT-Relais 250 VAC, 2 A (ohmsche Last) - COM (4), NO (3), NC (5)

• 1× SSR-Steuerung (NPN, max. 100 mA, 30 V) - Klemmen 13 (SSout), 14 (GND)

Spannungsversorgung

• 100-240 V AC, 50/60 Hz

• Leistungsaufnahme: < 8 VA

Betriebsbedingungen

• Betriebstemperatur: -20 °C bis +55 °C

• Max. Höhe: 2000 m

Besondere Merkmale

• EEPROM-Speicher speichert alle Einstellungen und aktuellen Zählwerte nach Stromausfall

• Einstellbarer OFFSET des Zählwertes

• Passwortschutz gegen unerwünschte Parameteränderungen

• Wählbarer Dezimalpunkt (0 / 0.0 / 0.00 / 0.000)

Empfehlungen für die Installation

• Verwenden Sie abgeschirmte und verdrillte Signalkabel, erden Sie die Abschirmung

• Trennen Sie die Signalkabel von den Strom- und Leistungskabeln

• Verwenden Sie eine F250 mA / 250 VAC-Sicherung am Stromeingang

• Schützen Sie die Geräte vor Feuchtigkeit, Vibrationen, Staub und extremen Temperaturen.

• Bei mechanischen Schaltern empfiehlt es sich, die Eingangsfrequenz auf 20 Hz einzustellen.

• Bei Verwendung von zwei Eingängen:

• Modus Phs4 → max. ¼ Eingangsfrequenz

• Modi 1u2u, 1u2d, Phs2 → max. ½ Eingangsfrequenz
