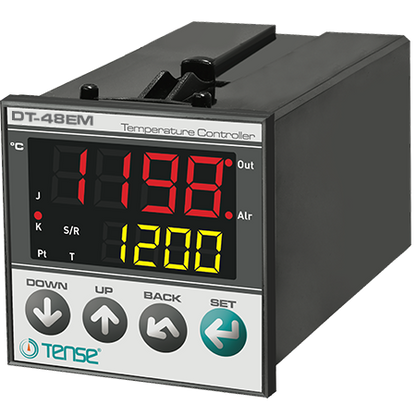

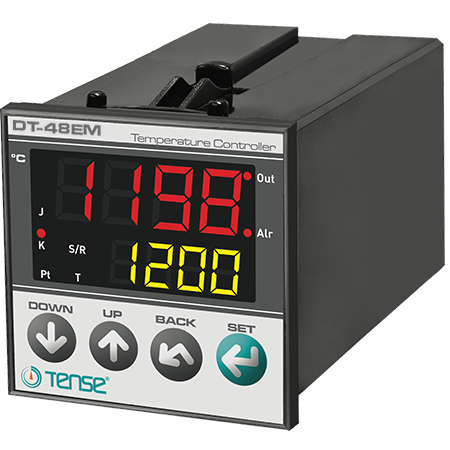

Detaillierte Beschreibung - Temperaturregler DT48-EM, PID & On/Off

Beschreibung des Produkts

Der Temperaturregler DT48-EM ist ein Einkanalregler für Heizungen mit Universaleingang. Er unterstützt Pt100-Widerstandsfühler und J-, K-, T-, R-, S-Thermoelemente.
Er verfügt über ein zweizeiliges, gut lesbares Display:

• Obere rote Zeile - 9 mm große Ziffern

• Untere gelbe Zeile - Ziffern 7 mm

Der Regler ist nicht für die Kühlregelung geeignet.

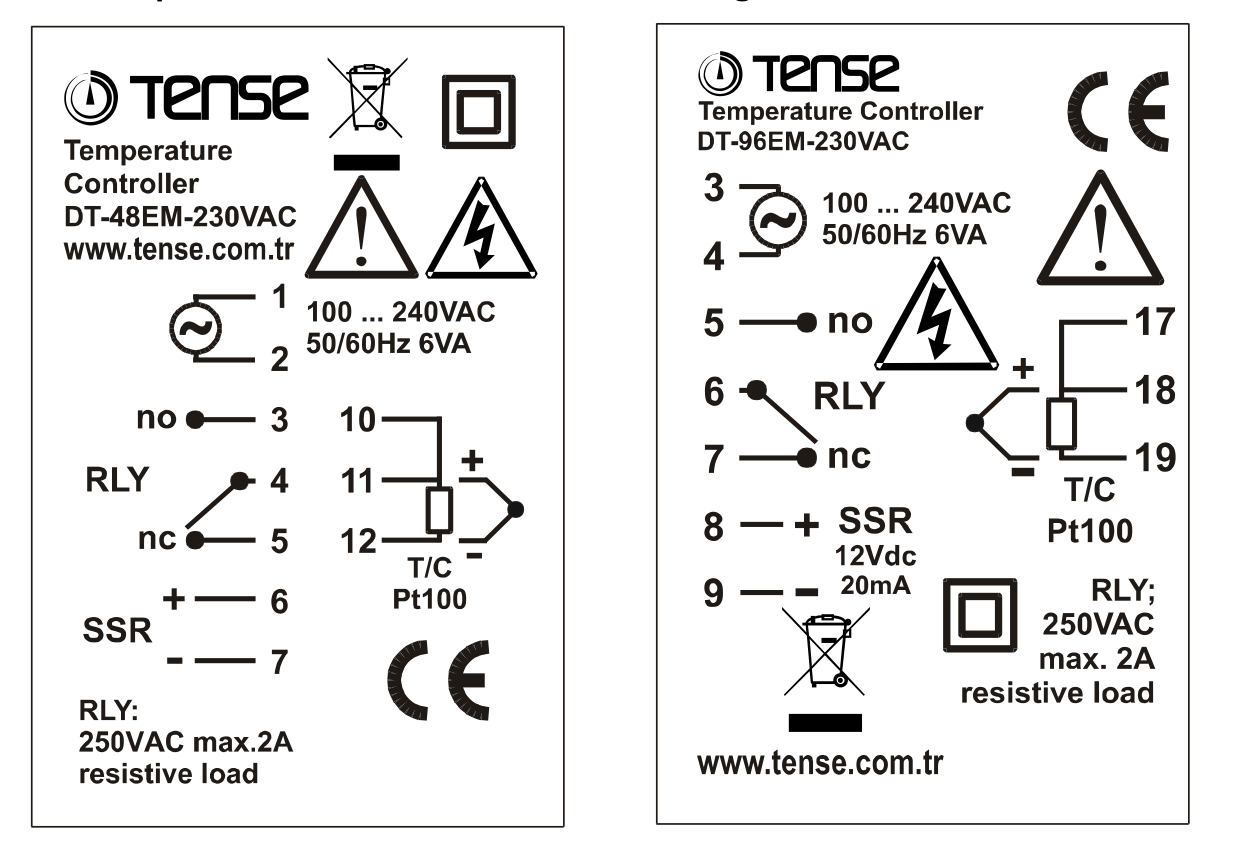

Ausgänge

• SPDT-Relais 2A / 250 VAC für ohmsche Last

• Digitaler Ausgang 12 VDC / 20 mA Max. für SSR-Relais

Mechanische Parameter

• Abmessungen: 48 × 48 × 90 mm

• Montagebohrung: 46 × 46 mm

• Spannungsversorgung: 230 VAC

Typische Anwendungen

Temperaturregelung in der Industrie:

• Maschinen und Anlagen der Leichtindustrie

• Lebensmittelverarbeitende Betriebe

• thermische Prozesse

• kleine Öfen

• Automatisierung von technologischen Einheiten

Funktionen und Eigenschaften des Reglers

• PID-Temperaturregler

• Automatische Einstellung der PID-Parameter

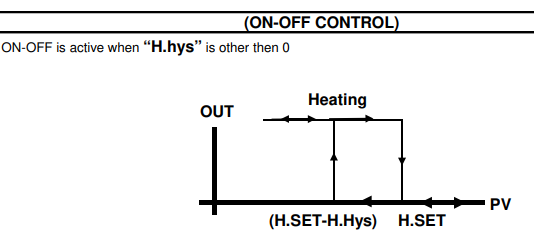

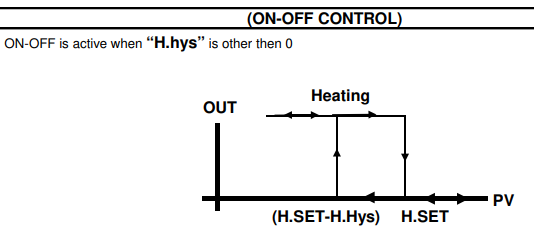

• Wählbare Regelungsart: P, PI, PD, PID, ON/OFF

• Modus "Rampe ein

• Anti-Windup-Funktion bei PID/PI

• Einstellbare obere und untere SET-Grenzen

• Gleichzeitige Anzeige von Sv (Sollwert) und Pv (Istwert)

• Kaltstellenkompensation (T/C)

• Kompensation des Leitungswiderstands (Pt100)

• Lineare Umrechnung nach °C/mV- und °C/Ohm-Tabellen

• Offset-Funktion zur Verschiebung der Werte über den gesamten Bereich

• Passwortschutz der Einstellungen

• Hohe Messgenauigkeit

• EEPROM-Speicher zur Speicherung von Einstellungen

• Einfacher Anschluss dank 5.08-Steckverbindern

• 230 VAC-Stromversorgung

Empfehlungen für die Installation

Bei der Bestellung wird der Kauf empfohlen:

• Temperatursensor TK

• 2 Stück 2A Schutzschalter zur Absicherung der Eingangs- und Ausgangskanäle

Messskala für DT48-EM TENSE
