Anbieter: TENSE

TK30S - Strommesswandler 100/5 150/5 200/5 250/5 300/5 400/5 500/5

Produktcode: TK30S1505203
€13,24
€13,24
34 auf Lager
Mark: 150/5
  • Beschreibung
  • Anleitungen
  • Zahlungsmethoden
  • Garantie

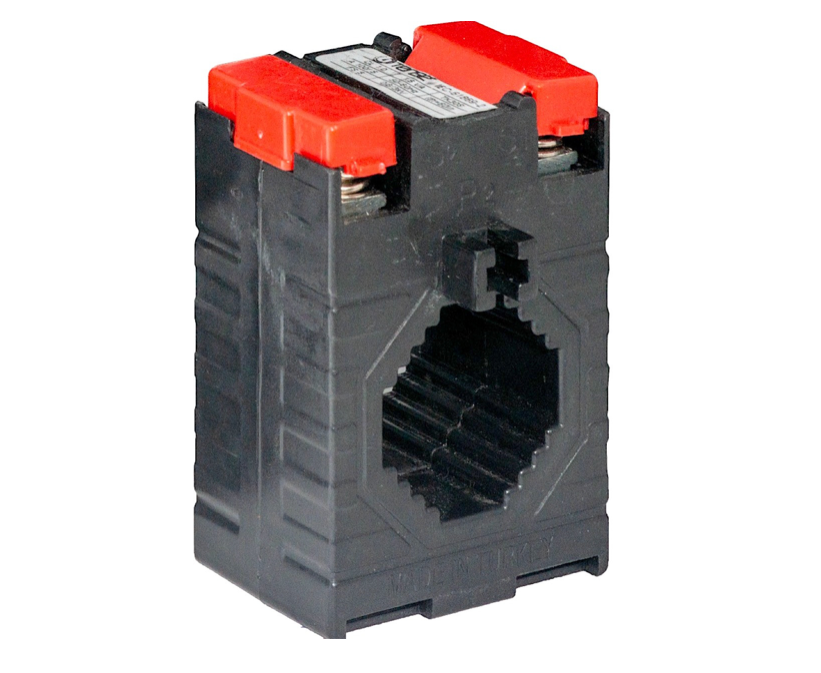

TENSE TK30S - Stromwandler

Beschreibung des Produkts

Der Stromwandler TENSE TK30S (100/5) wandelt den hohen Strom aus dem Leistungsteil eines Stromkreises in einen standardisierten Sekundärstrom um, der für Mess-, Überwachungs- und Schutzeinrichtungen geeignet ist.

Er wird für die indirekte Wechselstrommessung in Niederspannungsanlagen eingesetzt und dient als Schnittstelle zwischen dem Stromkreis und Messgeräten wie Amperemeter, Leistungsmesser, Überwachungsmodule oder Schutzrelais.

Die durchgehende Aderkonstruktion ermöglicht die Installation ohne Unterbrechung des Leiters - das Kabel wird einfach durch das Fenster geschoben. Dies gewährleistet eine schnelle, sichere und wirtschaftliche Installation.

Wesentliche Merkmale

  • Präzise Messungen dank der Genauigkeitsklasse 0,5 - stabile Übertragung und minimale Verluste.

  • Einfache Installation - kompaktes Design, kann auf begrenztem Raum installiert werden, breiter Anwendungsbereich.

  • Hoher Isolationswiderstand - Prüfspannung 3 kV / 1 Minute.

  • Großer Temperaturbereich: -25 °C bis +85 °C.

  • Universeller Einsatz - geeignet für Schaltanlagen, Industrieanlagen, Leistungsanwendungen und Messsysteme.

  • Kompatibel mit IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Technische Daten

Parameter Wert
Primärer Nennstrom 100 A
Sekundärer Bemessungsstrom 5 A
Nennleistung (Last) 2,5 VA
Genauigkeitsklasse 0,5
Isolationsprüfspannung 3 kV / 1 min
Betriebsfrequenz 50 / 60 Hz
Durchmesser des Fensters bis zu 26 mm
Einbau DIN-Schiene oder Montagefüße
Betriebstemperatur -25 °C ... +85 °C
Material des Gehäuses Selbstverlöschender thermoplastischer Kunststoff

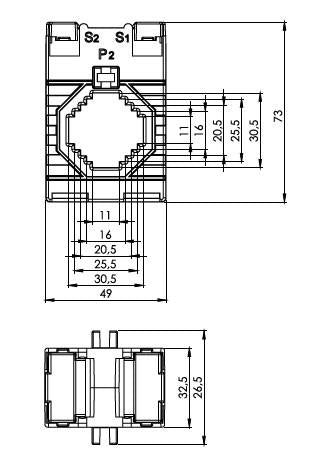

Abmessungen (B × H × T) 73 × 49 × 26,5 mm
Gewicht ca. 150 g
Hersteller TENSE (Turkeye)

Verwendungszweck

  • Elektrische Schalttafeln und Schaltschränke

  • Industrielle Automatisierungs- und Steuerungssysteme

  • Niederspannungsanlagen und Verteilersysteme

  • Lastüberwachungs- und Geräteschutzsysteme

  • Motorschalttafeln (MCC)

  • Energiemess- und -techniksysteme

Aufbau und Materialien

Das Gehäuse des Stromwandlers ist aus selbstverlöschendem, hitzebeständigem Kunststoff mit hoher mechanischer Festigkeit gefertigt.

Der Wandlerkern besteht aus einer verlustarmen ferromagnetischen Legierung, die eine stabile und genaue Übertragung auch bei variablen Lasten gewährleistet.

Die Klemmen der Sekundärwicklung sind mit einer Schutzabdeckung versehen, um die Anschlusssicherheit zu erhöhen.
Eine ordnungsgemäße Installation minimiert das Risiko von Kurzschlüssen oder Fehlern.

Herunterladen auf

Technische Informationen über Stromwandler (996 kB) - wird auf Anfrage zugesandt
