Relaisschnittstelle mit Befestigungsblock - 6 A, 12-24 V AC/DC, HB+NC (HF-41F)

Beschreibung des Produkts

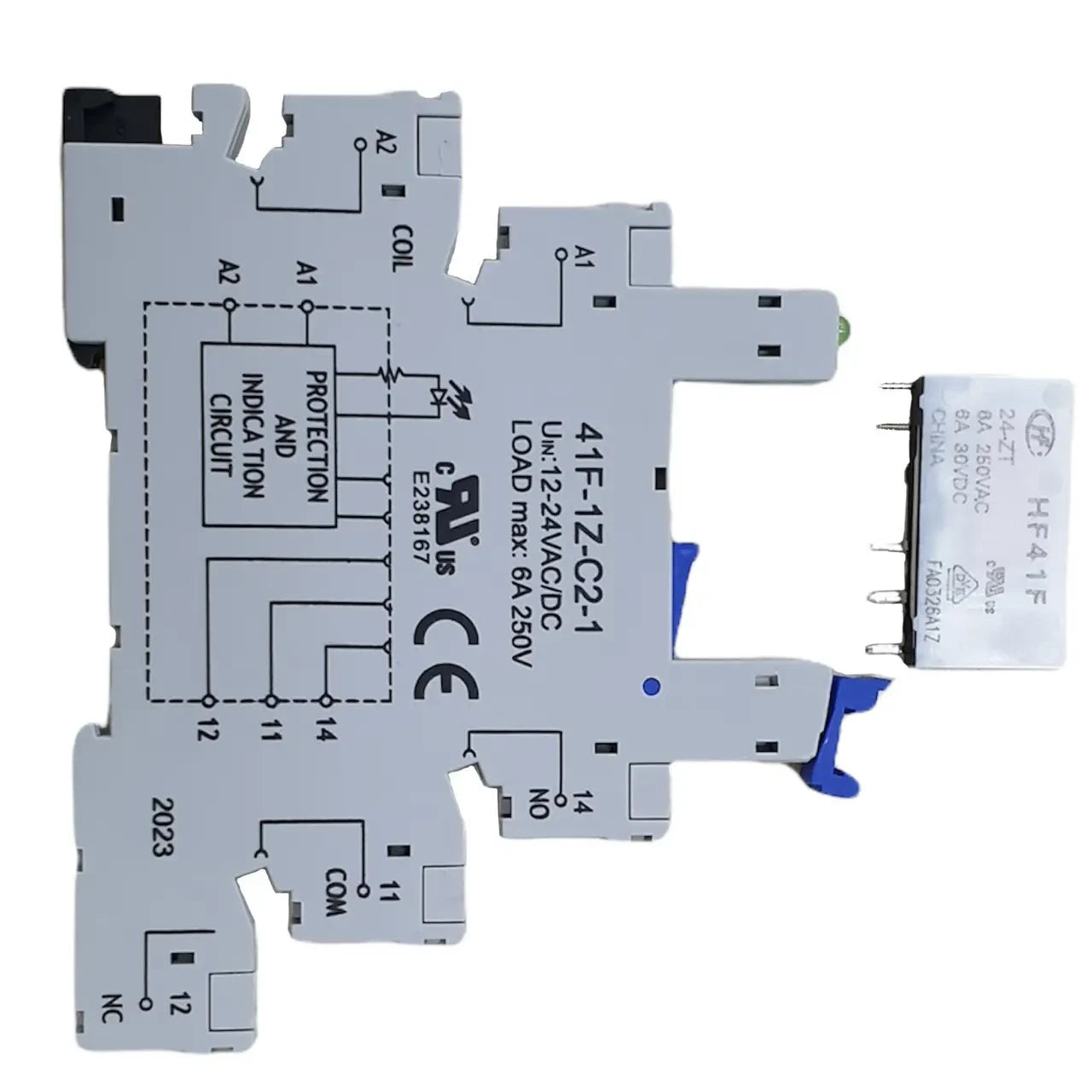

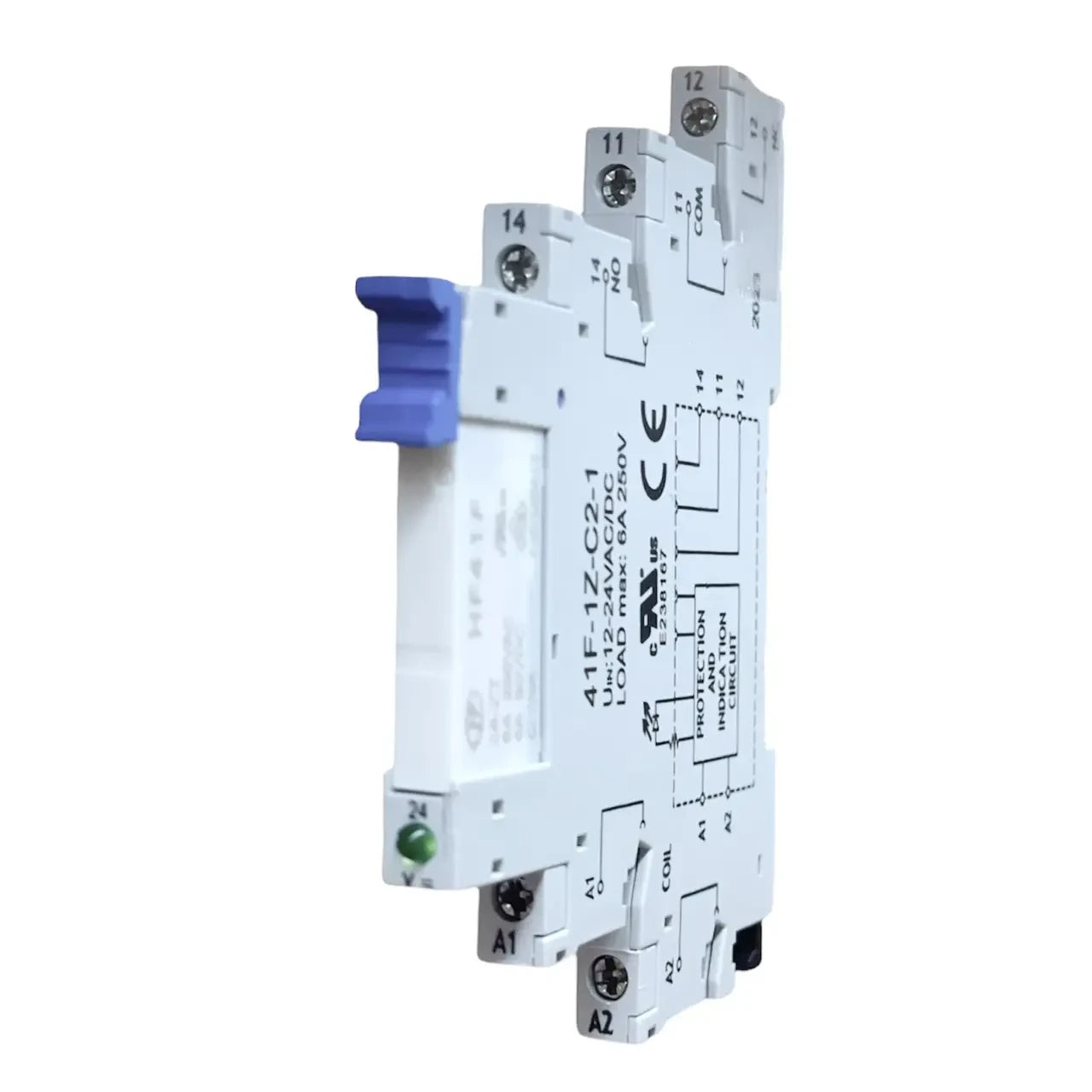

Die Relaisschnittstelle HF-41F besteht aus dem Basismodul 41F-1Z-C2-1 und dem steckbaren Miniaturrelais HF41F/24-ZT mit Leistungskontakten.
Sie dient zur galvanischen Trennung, zur Verstärkung von Steuersignalen aus SPS, Steuerungen oder Sensoren und zur Erhöhung der Schaltleistung von Ausgangsschaltungen.

Dank des modularen Aufbaus ist ein schneller Relaiswechsel ohne Demontage des gesamten Moduls möglich - ideal für industrielle Anwendungen, Automatisierung und Schaltschränke.

Merkmale und Vorteile

• Galvanische Trennung von Steuer- und Leistungskreisen

• Erhöhte Schaltleistung von PLC-Ausgangssignalen

• Montage auf DIN-Schiene (Standard 35 mm)

• Schneller Relaiswechsel - steckbare Ausführung ohne Demontage des gesamten Moduls

• Platzsparend durch eine Breite von nur 6 mm

• LED-Statusanzeige (grünes Relais-Aktivierungslicht)

• Geeignet für AC/DC-Eingangsspannung 12-24 V

Technische Parameter

• Eingangsspannung: 12-24 V AC/DC

• Nennbetriebsspannung der Kontakte:

  • AC: 250 V

  • DC: 30 V

• Nennstrom: 6 A

• Kontaktart: NO + NC (1 Schaltkontakt)

• Anzeige: grüne LED

• Betriebstemperatur: -20...+55 °C

• Schutzart: IP20

• Breite des Moduls: 6 mm

• Aufbau: Sockel + Steckrelais HF41F

Anwendung

• Automatisierung und industrielle Steuerung

• PLC-Ausgänge mit geringem Strom

• Trennung von Signal- und Leistungskreisen

• Steuerung von Schützen, Ventilen, Motoren, Signalisierung

• Einbau in Gehäusen mit hoher Elementdichte
