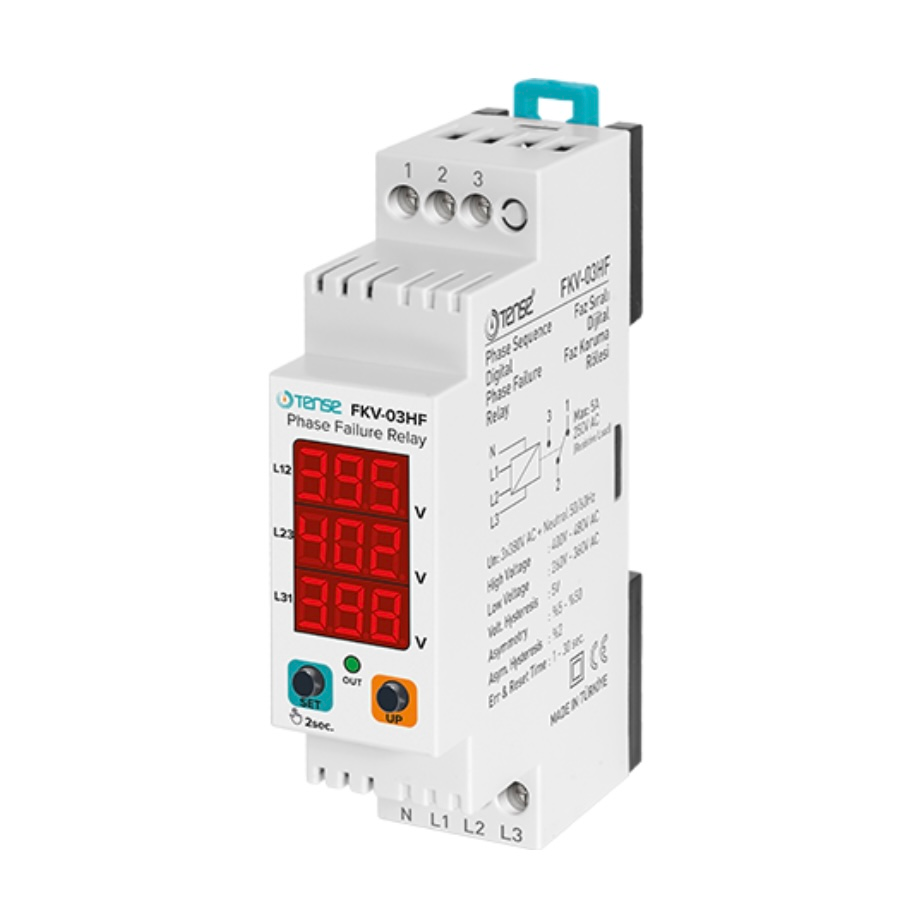

TENSE-Phasenschutzrelais - einstellbare Asymmetrie 5-50 %

Das Phasenschutzrelais von TENSE (Türkei) ist für den Schutz von dreiphasigen Elektromotoren und anderen dreiphasigen Geräten vor Fehlern im Stromversorgungsnetz konzipiert. Das Gerät prüft die korrekte Phasenfolge, Phasenasymmetrie, Unter- und Überspannung und sorgt für eine sichere Lastabschaltung bei Überschreiten der eingestellten Grenzwerte.

Dank des breiten Einstellbereichs eignet sich das Relais für die meisten industriellen und gewerblichen Anwendungen, insbesondere dort, wo ein präziser und stabiler Motorschutz erforderlich ist.

Wichtigste Merkmale

• Phasenfolgesteuerung - Schutz vor falscher Verdrahtung.

• Einstellbare Asymmetrie: 5% - 50%.

• Einstellbare Unterspannung: 260-360 V AC.

• Einstellbare Überspannung: 400-480 V AC.

• Einstellbare Fehlerverzögerungszeit (Err In): 1-30 s.

• Einstellbare Erholungszeit (Err OUT): 1-30 s.

• Klare Anzeige auf 3×3-Segment-Display.

• Hohe Genauigkeit und schnelle Reaktion auf Netzfehler.

• Montage auf Standard-DIN-Schiene.

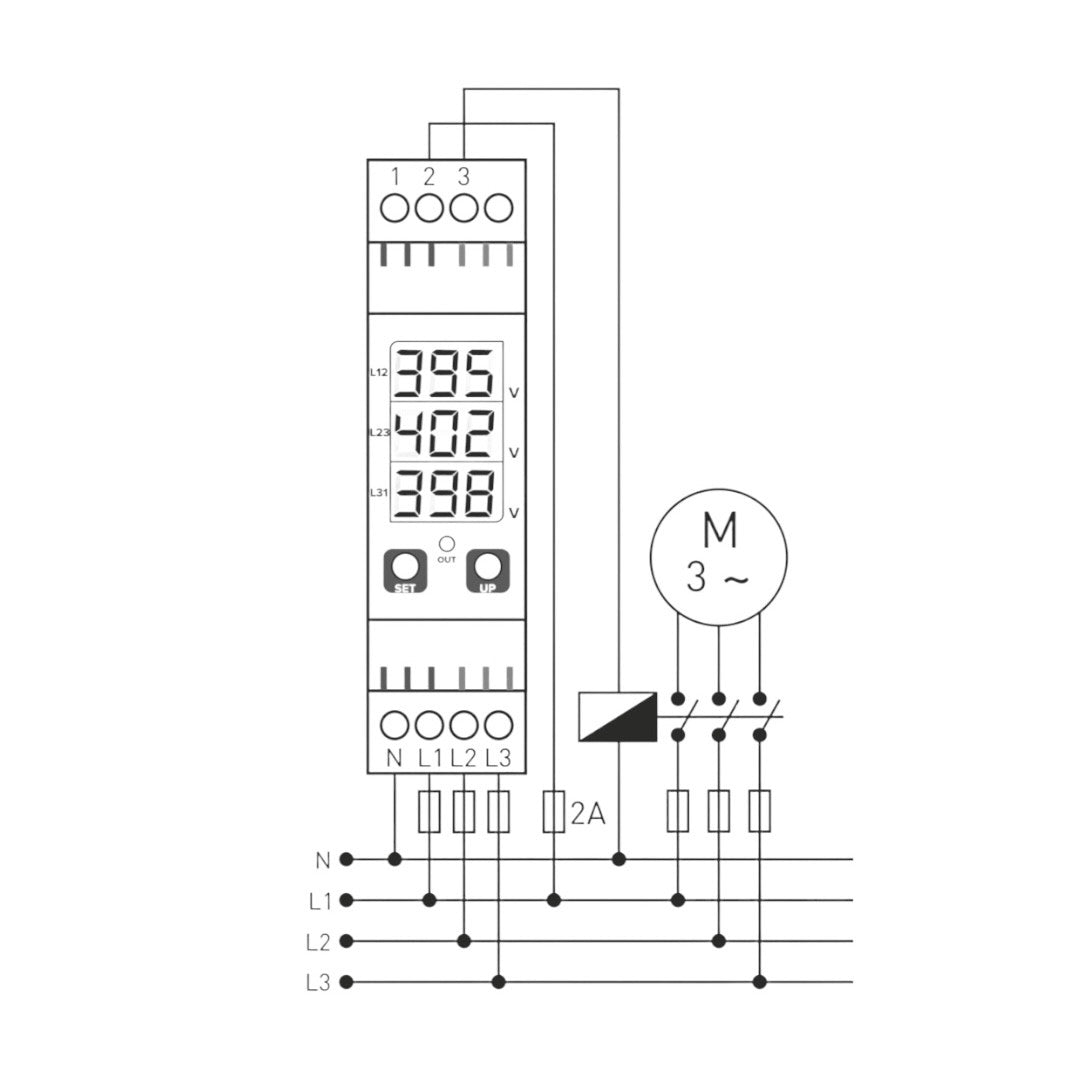

Funktionsprinzipien

Normaler Betrieb

Wenn alle Phasenspannungen innerhalb der Grenzwerte liegen und die Phasenfolge korrekt ist:

• wird das Relais ausgelöst,

• Die LED OUT leuchtet auf.

Hochspannungsfehler (H)

• Wenn die Phase den eingestellten Grenzwert überschreitet → Err-In-Zeit steht an, wird H angezeigt.

• Das Relais schaltet ab, OUT erlischt.

• Wenn 5 V unter den eingestellten Wert fallen, beginnt Err OUT zu laufen, das Relais schaltet wieder ein.

Unterspannungsfehler (L)

• Abfall unter den eingestellten Grenzwert → Err In wartet, L wird angezeigt.

• Das Relais schaltet aus.

• Steigt die Spannung 5 V über den Grenzwert → Err OUT wartet, zieht das Relais an.

Asymmetrie der Phasen (Asy)

• Wenn die Spannungsdifferenz zwischen den Phasen den eingestellten Schwellenwert (5-50%) überschreitet:

  • ASy wird nach der Zeit Err In angezeigt, das Relais wird deaktiviert.

• Wenn die Asymmetrie unter (eingestellter Schwellenwert - 2%) → Wartezeit Err OUT sinkt, schaltet das Relais ein.

Phasenfolgefehler (pHs)

• Wenn ein Phasenfolgefehler auftritt, wartet das Relais auf Err In und zeigt dann pHs an.

• Das Relais schaltet sich aus und bleibt ausgeschaltet, bis die richtige Reihenfolge wiederhergestellt ist.

• Nachdem die Phasenfolge korrigiert wurde, erscheint Err OUT und das Relais schaltet ein.

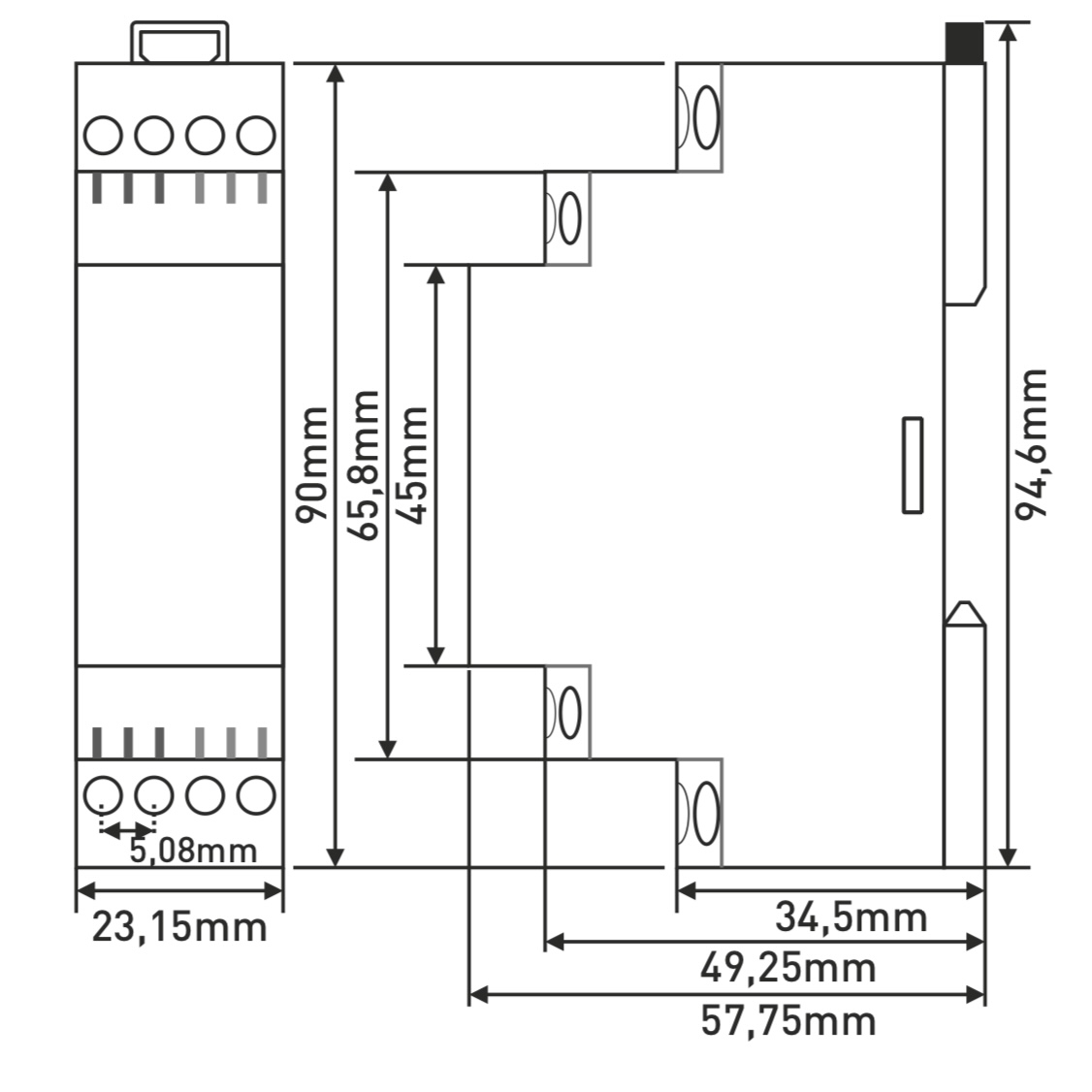

Technische Parameter
