Automatischer Stern-Dreieck-Schalter / Stern-Dreieck-Zeitrelais
- Regular price
- €31,20
- Regular price
-
- Sale price
- €31,20
- Unit price
- per
Couldn't load pickup availability
Notified by email when this product becomes available
Pre-order product
- Description
- Instructions
- Payment methods
- Warranty
Relais für Stern-Dreieck-Anlaufmodi (ERV-YU)
Das Startrelais ERV-YU ist für die automatische Steuerung des Starts von Elektromotoren im STAR-TRINAGON-Modus bei einer Betriebsspannung von 24/220 V AC ausgelegt. Das Relais gewährleistet einen sanften Anlauf des Motors, reduziert den Anlaufstrom und verlängert die Lebensdauer des gesamten Antriebssystems. Es ist mit einer Leuchtanzeige für die Modi ON, STAR und TRIANGLE ausgestattet und ermöglicht die Einstellung der Anlaufzeit.
Beschreibung und Funktionsprinzip
Für einen sanften Start des Elektromotors wird zunächst der STAR-Modus aktiviert, der den anfänglichen Stromstoß reduziert. Wenn die erforderliche Drehzahl erreicht ist, wird die Wicklung automatisch in die Betriebsart DREIECK umgeschaltet, in der der Motor normal weiterläuft.
Die automatische Umschaltung der Betriebsart durch Relais und Schütze erhöht die Stabilität des gesamten Systems und beseitigt die mit dem manuellen Betrieb verbundenen Risiken.

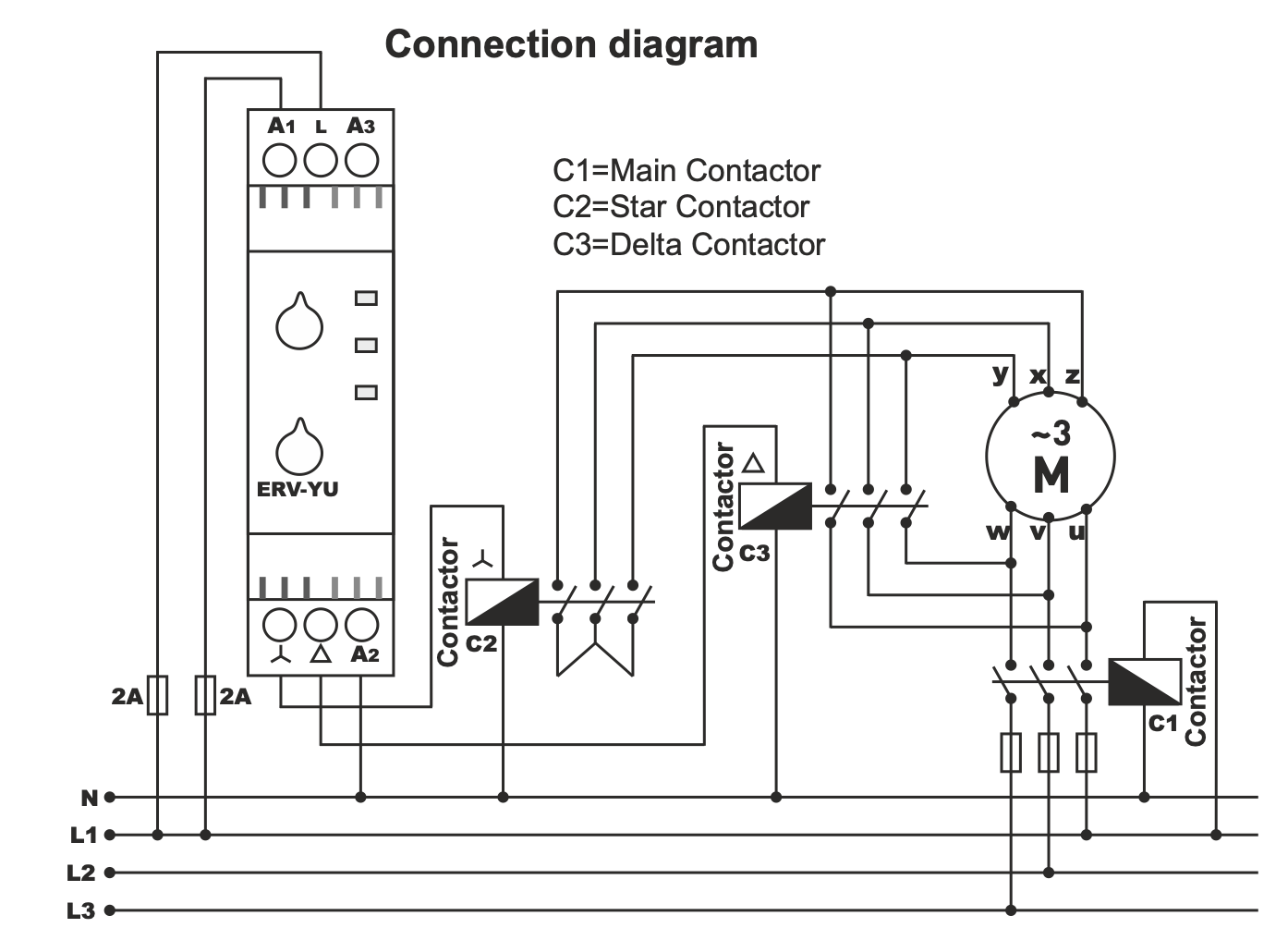

Wenn Spannung an die Klemmen A1-A2 des Relais angelegt wird:
-
Der STAR-Kontakt wird aktiviert, die STAR-Anzeige leuchtet auf und das Startintervall t1 (0,1-30 s) beginnt zu zählen.
-
Nach Ablauf der Zeit t1 wird der STAR-Kontakt abgeschaltet, die Anzeige erlischt und eine kurze Pause t2 (15 ms) beginnt.
-
Anschließend werden die PHASE-TRIANGLE-Kontakte eingeschaltet, die TRIANGLE-Anzeige leuchtet auf, und das Relais verbleibt während der gesamten Zeit, in der an den Klemmen A1-A2 Spannung anliegt, in diesem Modus.
Verwendung
Das Relais ERV-YU ist geeignet für:
-
automatische Steuerung von Motorschaltungen im Stern-Dreieck-Modus
-
industrielle Anwendungen mit hohen Anforderungen an einen stabilen und sicheren Motorstart
-
Systeme, in denen es notwendig ist, den Anlaufstrom zu reduzieren und das elektrische Netz zu schützen
Ergänzendes Angebot
Für das Relais können Sie kaufen:
-
Schütze und Anlasser
-
Schütze mit mechanischer Verriegelung
-
autonome mechanische Verriegelungsmodule
-
Metallgehäuse mit Schutzart IP65
All dies ist direkt ab Lager zu wettbewerbsfähigen Preisen erhältlich.
