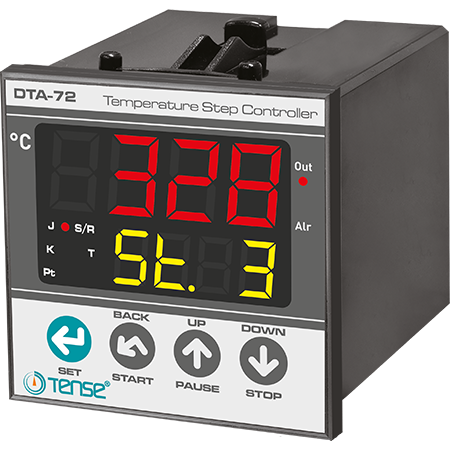

TENSE Zweiband-PID-Temperaturregler mit Zeitschaltuhr und Heizprofil

Beschreibung

Der TENSE-Doppelband-Thermostat ist ein programmierbarer PID-Regler, der automatisch Parameter für eine präzise Temperaturregelung einstellt. Er ermöglicht 12/20 programmierbare Schritte mit separaten Zeitintervallen, kontrolliert die aktuelle Temperatur und Zeit und unterstützt sowohl relative als auch absolute Alarme. Der Regler eignet sich für den Schalttafel- oder Geräteeinbau.

Wichtigste Vorteile

• Automatische Einstellung der PID-Parameter ( Auto-Tune-Funktion)

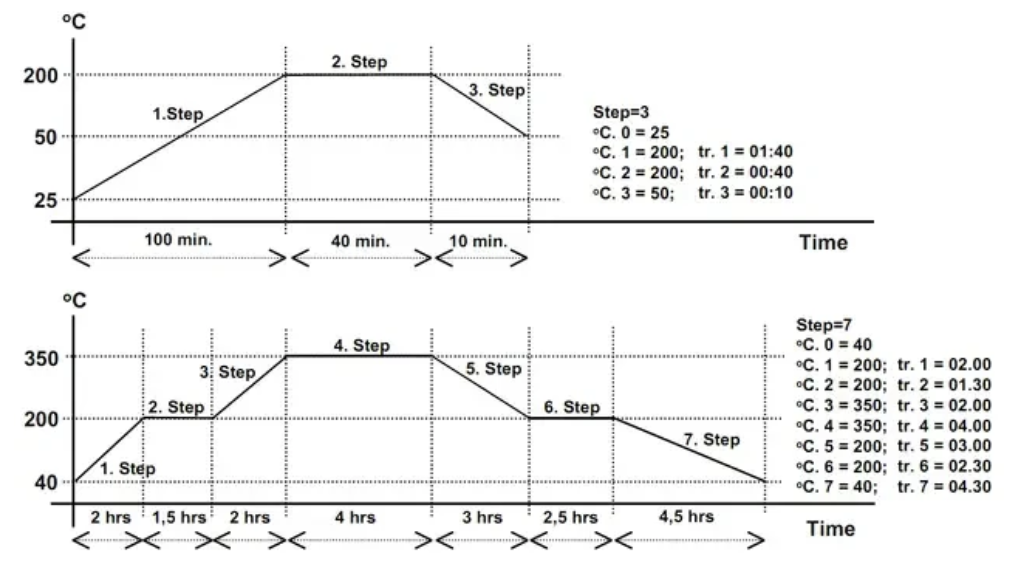

• 20 programmierbare Stufen, bis zu 18 h pro Stufe

• Anzeige der aktuellen Stufe, Temperatur, Zeit und des Prozessstatus

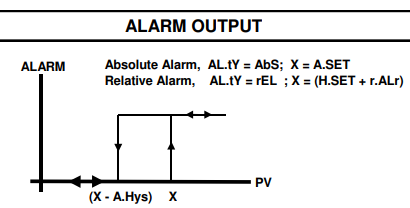

• Relativer oder absoluter Alarm

• EEPROM-Speicher speichert Parameter bei Stromausfall

• Parameterschutz durch Code

• Optionaler Fühlertyp: Thermoelement (J, K, S) oder Pt100

• Anti-Windup-Funktion zur Vermeidung von Fehlerakkumulationen

• Option zum Anschluss eines Halbleiterrelais (SSR)

Technische Daten

Anzeige:

• 4-stellige Sieben-Segment-Anzeige für die aktuelle Temperatur (PV)

• 4-stellige Anzeige für die eingestellte Temperatur (SV)

Messbereich der Temperatur:

• Messgenauigkeit: ±0,3% der Skala

• Timer-Genauigkeit: ±1,5%

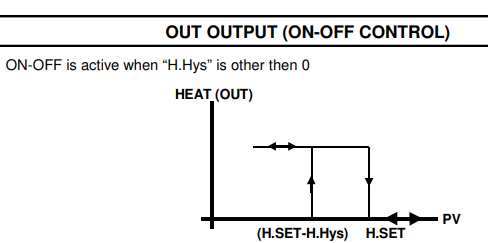

Regelung: ON-OFF, P, PI, PD, PID (optional)

Ausgänge:

• Heizungsausgang (HEAT): NO + NC Relais, 250 VAC, 2 A (optional SSR)

• Alarm: NO + NC-Relais, 250 V AC, 2 A

PID-Parameter:

• Proportionaler Bereich: 1-130 °C

• Integrationszeit: 0-30 min (0 = aus)

• Differenzierungszeit: 0-10 min (0 = aus)

• Regelperiode: 4-200 s

• Abweichung: -100 ... +100 °C

• Kompensation kaltes Ende: 0-50 °C

• Netzkompensation (Pt100): bis zu 10 Ω

Spannungsversorgung: 100-240 V AC (50-60 Hz) oder optional 24 V AC/DC
Leistungsaufnahme: < 8 VA

Betriebsbedingungen:

• Temperatur: 0-50 °C

• Lagerung: -10 ... 60 °C

• Luftfeuchtigkeit: bis zu 80 % bei 30 °C

• Höhenlage: < 2000 m

Zertifizierung und Sicherheit:

• EMC: EN 61000-6-1, EN 61000-6-3

• Sicherheit: EN 61010-1, Kategorie I, Verschmutzungsgrad 1

• Schutzart: IP20

• Gewicht: < 0,5 kg

Weitere Vorteile

• PID-Modus hält die Temperatur so nahe wie möglich am Sollwert

• Gleichzeitige Anzeige von aktueller Temperatur, Sollwert, Regelschritt und Zeit

• Bequeme Bedienung mit den Tasten START / STOP / PAUSE / SET
