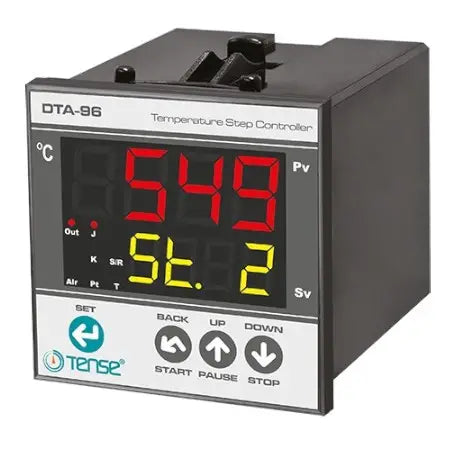

DTA-96 Digitales Temperaturstufen-Steuerrelais

Temperaturregler (Zweikanal-Thermostat) mit Zeitschaltuhr und Heizprofil - automatisch einstellender PID-Regler, Schalttafel- oder Gerätemontage. Stepper-Temperaturregler. Abmessungen 96x96x90 mm.

Im Gegensatz zu billigen analogen Geräten ermöglicht der TENSE-Thermostat die Einstellung von Temperaturgrenzen und der Zeit, in der die Temperatur die eingestellten Werte erreicht. Dies vereinfacht den Programmiervorgang erheblich. Darüber hinaus ermöglicht der PID-Modus, die Systemtemperatur so nahe wie möglich an den eingestellten Werten zu halten.

Ein weiterer wichtiger Unterschied zur Konkurrenz ist die gleichzeitige Anzeige von aktueller Temperatur, Solltemperatur, Regelschritt und Zeit. Das Vorhandensein der Tasten START/STOP/PAUSE/SET auf der Frontplatte ist sehr praktisch - es ermöglicht eine schnelle und effiziente Steuerung Ihrer technologischen Prozesse.

Hauptmerkmale:

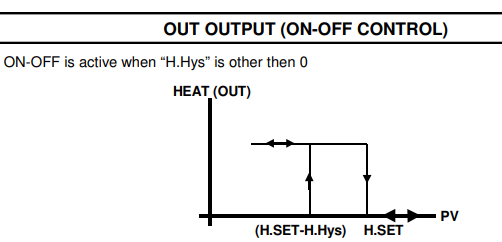

• Sie können eine der Betriebsarten wählen: P, PI, PD, PID oder einfach ON-OFF.

• Zwei Relais-Steuerausgänge OUT und ALARM, der Ausgang OUT kann optional auf Halbleiterrelais eingestellt werden

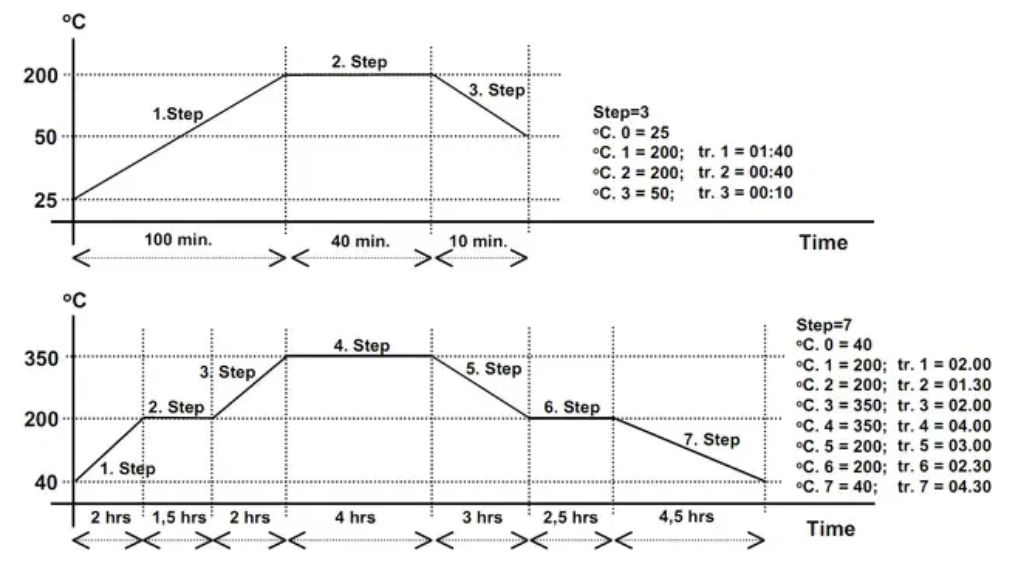

• Bis zu 20 Temperaturstufen / Heizstufen einstellbar

• Jede Stufe ist für bis zu 18 Betriebsstunden programmierbar

• Automatische Auswahl der PID-Regelparameter

• Große Auswahl an Temperaturfühlern zum Anschluss an den Thermostat - T/C (J, K, T, S, R) oder Pt100

• Automatische Reduzierung des "Überschwingens" im PID-Modus

• Integrierte Anti-Windup-Funktion - Kompensation des Sättigungseffekts bei der Integration

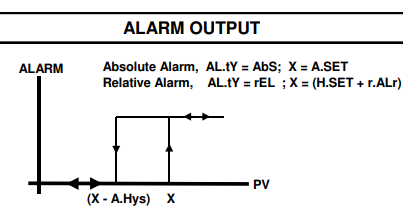

• Wahl zwischen absolutem, relativem oder bandförmigem Wert für den ALARM-Kontakt

• Möglichkeit der Einstellung von oberen und unteren Grenzwerten für SET und ALARM

• Das Display des Reglers zeigt zwei Temperaturwerte an - 4 Zeichen und 7 Segmente für den eingestellten Temperaturwert und 4 Zeichen und 7 Segmente für den aktuellen Temperaturwert, den der Regler misst, sowie Zeitintervallwerte und Schrittnummer

• Eingebaute Kaltstellenkompensation für T/C-Fühler (Kaltstellenkompensation) 0...50°C

• Lineare Kompensation für Temperaturfühler vom Typ Pt100, die an den Thermostat angeschlossen sind, bis zu 10 Ohm

• Möglichkeit, den Offset-Wert der Messtemperatur für den Thermostaten auf -100...+100°C einzustellen

• Passwortschutz für die Parameter des Temperaturreglers

• Der Temperaturregler hat eine sehr hohe Genauigkeit der Einstellungen und Zeitintervalle

• Nichtflüchtiger Speicher (EEPROM) zur Speicherung der Einstellungen

• Einfacher Anschluss an das geregelte Gerät - alle Anschlüsse sind mit Schnellverschlüssen ausgeführt

• Optionale 24 V DC- oder AC-Stromversorgung verfügbar

• Installationshöhe - bis zu 2000 m über dem Meeresspiegel

• Temperatursensor nicht enthalten

• Bitte denken Sie daran, einen Schutzschalter zu bestellen, um die Stromversorgungsschaltungen und den Steuer-/Signalkontakt zu schützen.

Messskalen (Bereiche):

Fühlertyp - Bereich:

• -100 ... 600 °C, Typ J T/C, (InPt = J)

• -100 ... 1300 °C, Typ K T/C, (InPt = k)

• -100 ... 400 °C, Typ T T/C, (InPt = t)

• 0 ... 1750 °C, Typ S T/C, (InPt = S)

• 0 ... 1750 °C, Typ R T/C, (InPt = r)

• -100 ... 600 °C, Pt100 (InPt = Pt)

• -99,9 ... 600,0 °C, Pt100 (InPt = Pt.0)
