Time relay / ON-DELAY 24 V/AC/DC, 230 V/AC

Zeitverzögerungsrelais ERV-03

Einstellbarer Bereich bis zu 3 Sekunden

- Verzögertes Einschalten des Schließers nach dem Einschalten (ohne Steuersignal) (siehe ausführliche Beschreibung und Fotogalerie)

- Einschaltverzögerungsfunktion, Klemmen 2-3, (siehe ausführliche Beschreibung und Fotogalerie)

- Zeitbereich 0,1 Sekunden bis 3 Sekunden

- 1x Schaltkontakt 5A/250VAC

- 2x LED-Anzeige (Spannungsversorgung, Relaisspule)

- Spannungsversorgung 230V AC/DC / 4VA Klemmen A1-A2

- oder 24VAC/DDC Spannungsversorgung / Klemmen A2-A3

- Montage auf DIN-Schiene

- Schutzart IP20

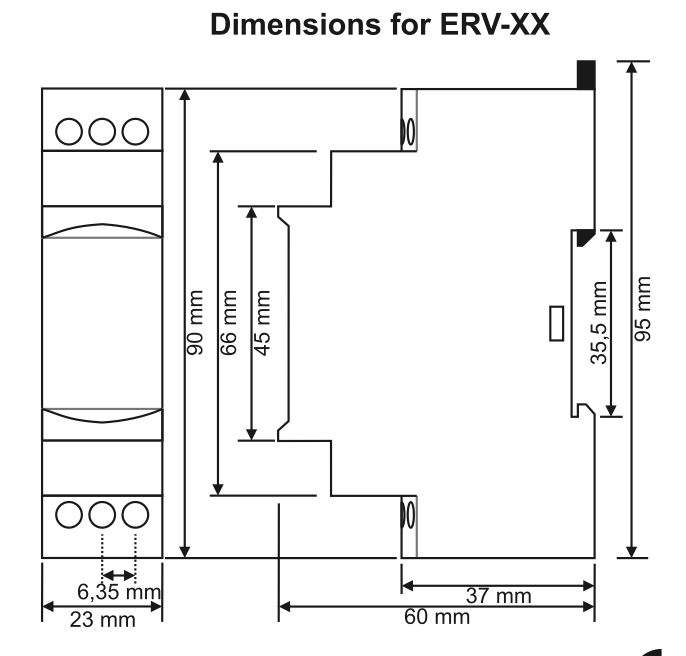

- Abmessungen 95 x 23 x 65 mm

- Spannungsversorgung wird durch rote ON-LED angezeigt

- Relais ein (Klemmen 2-3), angezeigt durch grüne LED OUT

Das Relais kann auch als Ausschaltverzögerungsrelais verwendet werden - ein Relais mit verzögertem Ausschalten (verzögerter Abfall), aber es muss berücksichtigt werden, dass das Ausgangsrelais ein Schaltrelais ist und die Klemmen 2 - 1 auch ohne Spannung geschaltet werden. Bei der Verwendung als Ausschaltverzögerung beginnt beim Anlegen der Spannung die eingestellte Zeit zu zählen, nach deren Ablauf das Ausgangsrelais einschaltet und die Klemmen 1 - 2 abtrennt.

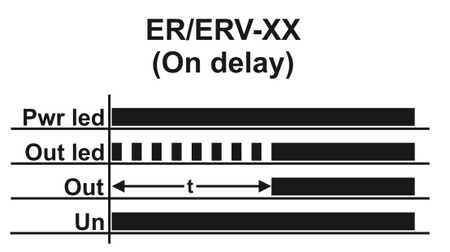

Zeitrelais mit Einschaltverzögerung

- Verzögertes Einschalten des Schließers nach dem Einschalten der Stromversorgung (ohne Steuersignal) (Einschaltverzögerung)

- Nach dem Einschalten der Stromversorgung beginnt die eingestellte Zeit zu laufen und das Ausgangsrelais schaltet nach Ablauf der eingestellten Zeit ein

- das Ausgangsrelais ist übersteuerbar,

- NC-Kontakt verhält sich wie OFF Delay, d.h. er wird sofort eingeschaltet und schaltet nach Ablauf der eingestellten Zeit aus
