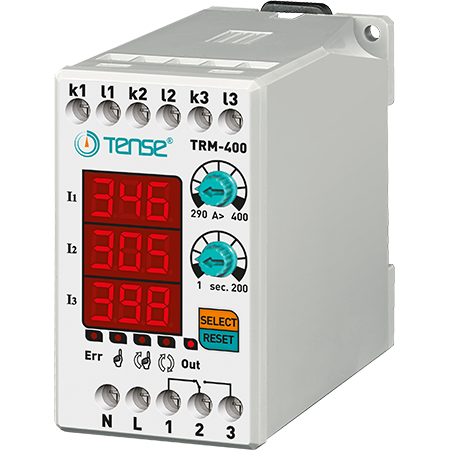

Digitales Überstromrelais mit LED-Anzeige 3×3 Ziffern TRM-400

Lastüberwachungs-/Begrenzungsrelais, 3-phasig, Bereich 290-400 A, Hersteller TENSE (Türkei)

Das digitale Überlastrelais TRM-400 wurde entwickelt, um Lasten vor Schäden durch hohe Ströme zu schützen und gleichzeitig den Betrieb zu kontrollieren.

• 290-400 A (einstellbarer Überlastwert)
• Einstellbare Fehlerverzögerungszeit
• Einstellbare Betriebsart (automatisch, halbautomatisch, manuell)
• Wenn Sie ein TENSE-Stromrelais kaufen, erhalten Sie ein betriebsbereites Gerät - Stromwandler sind im Lieferumfang enthalten.

Einsatz des Gerätes und Funktionsweise

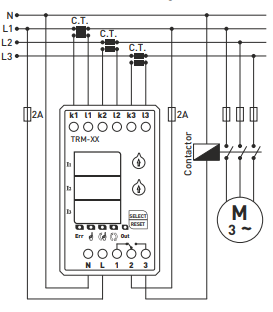

1. Schließen Sie das Gerät nach dem beiliegenden Schaltplan an.
2. Nach Abschluss der Verdrahtung schließen Sie die Stromversorgung an. Nach dem Einschalten zeigt das Display für 5 Sekunden die eingestellten Werte an.
3. Mit dem Regler "A>" stellen Sie den Überlastwert ein. Der eingestellte Wert wird in der linken Anzeige angezeigt.
4. Mit dem Regler "t" stellen Sie die Verzögerungszeit ein. Der eingestellte Wert wird ebenfalls auf dem linken Display angezeigt.

Wenn das Gerät eingeschaltet wird:

• Das Relais zieht an, der Ausgangskontakt schaltet auf Klemme 3 und die OUT-Anzeige leuchtet.
• Wenn der Strom den eingestellten Überlastwert (A>) überschreitet, zählt das Gerät die Verzögerungszeit herunter, woraufhin die Anzeige ERR aufleuchtet.
• Nach Ablauf der eingestellten Zeit schaltet das Relais den Kontakt ab, schaltet auf Klemme 1 und die OUT-Anzeige erlischt.

Das elektronische Stromrelais der Serie TRM-400 ist so konzipiert, dass es Verbraucher automatisch abschaltet, wenn die maximal zulässigen Ströme überschritten werden. Es verfügt über einen programmierbaren Auslösebereich und die Möglichkeit, die Auslösezeit und die Rückschaltzeit einzustellen. Es gibt 3 Modi für die Rückkehr in den "Arbeits"-Zustand - MANUELL, SEMI-AUTO, AUTO.

Rückstellmodi

• Manueller Modus: Um das Gerät nach einer Überlast zurückzusetzen, muss die Reset-Taste gedrückt werden. In diesem Modus leuchtet die entsprechende LED auf.
• Halbautomatischer Modus: Ermöglicht es dem Gerät, das System bei Auftreten einer Überlast dreimal automatisch zurückzusetzen und wartet dann auf eine manuelle Rücksetzung beim nächsten Fehler. Die entsprechende LED leuchtet auf.
• Automatischer Modus: Das Gerät lässt das System bei jedem Überlastfehler automatisch zurücksetzen. Die entsprechende LED leuchtet auf.

Hinweis: Um den Modus zu ändern, halten Sie die SELECT-Taste für 10 Sekunden gedrückt. Wenn der Modus geändert wird, leuchtet die entsprechende LED auf.

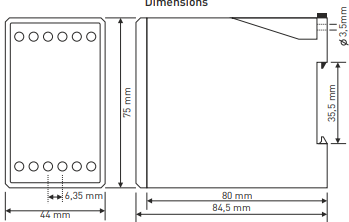

Technische Parameter

• Betriebsspannung: 150-260 VAC
• Betriebsfrequenz: 50/60 Hz
• Leistungsaufnahme: <6 VA
• Betriebstemperatur: -20 °C ... +55 °C
• Anzeige: 3 × 3 Ziffern, 5 LEDs
• Überlastwert (A>): 290-400 A
• Verzögerungszeit: 1-200 s
• Anschlussart: Klemmanschluss
• Kontakte: 5 A / 250 V AC (aktive Last)
• Kabeldurchmesser: 2,5 mm²
• Gewicht: max. 250 g
• Montage: auf DIN-Schiene
• Maximale Höhe: <2000 m

Hinweis: Die TRM-50, TRM-100, TRM-200 und TRM-300 können nur mit den im Lieferumfang enthaltenen Stromwandlern verwendet werden.

Das TRM-400 kann mit dem mitgelieferten 400/5 Stromwandler verwendet werden.
