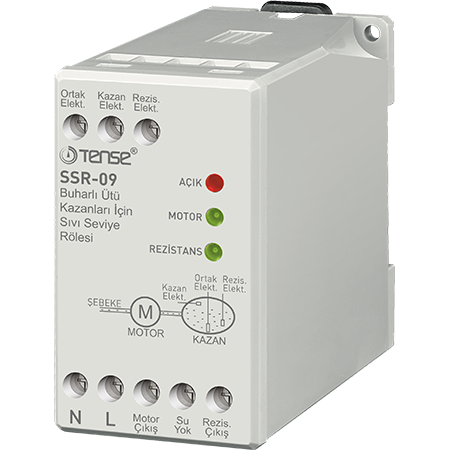

Wasserstandsrelais für einen Tank mit Heizungsschutz - Tense SSR-09

Beschreibung des Produkts

Das Relais SSR-09 von Tense ist ein modernes Gerät zur automatischen Wasserstandsregelung in Boilern, Speichern und Warmwasserbereitern.
Es sorgt für eine zuverlässige Wasserversorgung, rechtzeitige Pumpenabschaltung und vor allem für einen wirksamen Trockenlaufschutz des Elektroheizstabs.

Das Gerät überwacht mit kapazitiven Elektroden den Wasserstand und steuert Pumpe und Heizung automatisch entsprechend der aktuellen Situation im Behälter.

Die wichtigsten Vorteile

• Trockenlaufschutz sowohl für den Kessel als auch für den Heizer - verlängert die Lebensdauer der Geräte.

• Automatische Wasserstandskontrolle: Die Pumpe schaltet sich ein, wenn der Wasserstand niedrig ist, und schaltet sich aus, wenn er die obere Grenze erreicht.

• Heizungsschutz - wenn kein Wasser in der Heizung vorhanden ist, sperrt das Gerät sofort die Stromzufuhr.

• LED-Anzeige des Pumpen- undHeizungsbetriebs zur einfachen Statuskontrolle.

• Einfache Installation - Montage auf DIN-Schiene, klare Schraubklemmen.

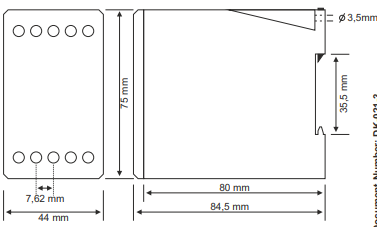

• Kompakte Abmessungen, geringer Verbrauch.

• Großer Betriebsspannungsbereich von 170-260 VAC - stabiler Betrieb auch bei Stromschwankungen.

Funktionsprinzip

Der SSR-09 arbeitet mit zwei Elektroden, die sich im Tank befinden:

1. Untere Elektrode (min. Füllstand)

   • Sinkt der Wasserstand unter diese Elektrode, aktiviert das Relais die Pumpe und beginnt, Wasser zu pumpen.

2. Die obere Elektrode (max. Füllstand)

   • Bei Erreichen des oberen Niveaus schaltet das Relais die Pumpe automatisch ab.

3. Schutzelektrode am Heizelement

   • Wenn kein Wasser im Heizelement vorhanden ist, unterbricht das Relais die Stromzufuhr zum Heizelement und verhindert eine Überhitzung.

Diese intelligente Logik gewährleistet einen sicheren und wirtschaftlichen Betrieb des gesamten Systems.

Verwendung von

• Elektrokesseln und Warmwasserbereitern

• Heizungsanlagen mit Pufferspeicher

• Wasserspeicher für Haushalte und Industrie

• Wasserwerke und Pumpensysteme

• Trink- und Brauchwasserspeicher

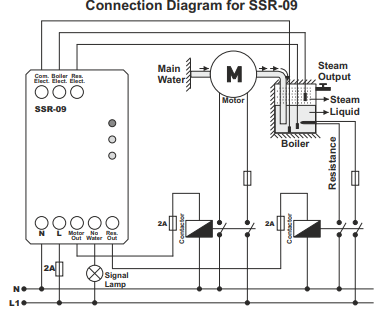

Einbau und Anschluss

• Montage auf Standard-DIN-Schiene im Schaltschrank.

• Anschluss über Schraubklemmen.

• Die Elektroden müssen in den Behältern in den erforderlichen Höhen installiert werden.

• Für einen stabilen Betrieb empfiehlt der Hersteller die Verwendung von Leitern mit mindestens 2,5 mm².

Hinweis: Die Elektroden (Füllstandssonden) sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
