Zeitrelais, 12V - 240V AC/DC 1 / 10 / 100 sec min hr
Abholverfügbarkeit konnte nicht geladen werden
|

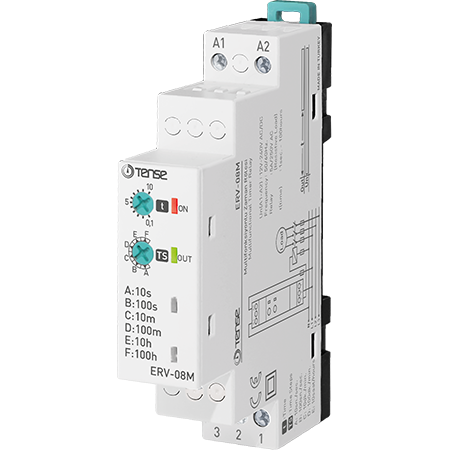

Detaillierte Beschreibung Zeitrelais ERV-08M bis zu 100 Stunden, mit universeller Stromversorgung Un:12-230VAC

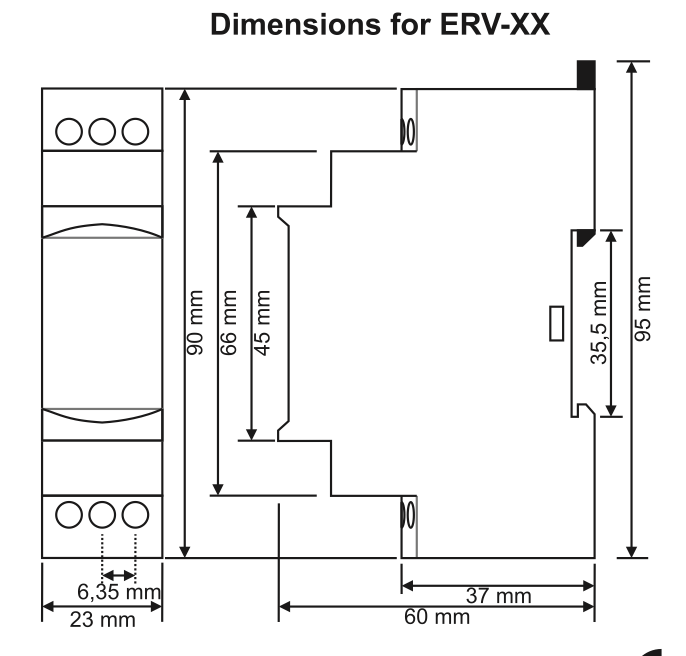

- Verzögerter EIN-Schließer nach dem Einschalten (kein Steuersignal) - Zeitbereich 0,1 Sekunde bis zu 100 Stunden - 1x Schaltkontakt 5A/250VAC (Klemmen 1,2,3) - 2x LED-Anzeige (Spannungsversorgung, Relaisspule) - Universalnetzteil 12 - 230V AC/DC / 4VA Klemmen A1-A2 - Montage auf DIN-Schiene - Schutzart IP20 - Abmessungen 91 x 18 x 65 mm
Steuerung und Funktionsbeschreibung: LED-Anzeigen: ON (rote LED) = Relais ist an die Stromversorgung angeschlossen, OUT (grüne LED) = leuchtet: Ausgangsrelais ist eingeschaltet (Kontakte 2-3 angeschlossen), OUT (grüne LED) = blinkt: Zählzeit bis zum Einschalten. Drehpotentiometer für den "t"-Wert Bereich von 0,1 (1%) bis 10 (10=100%) Drehpotentiometer für den maximalen Zeitwert "TS": A=10s, B=100s, C=10min, D=100min, E=10h, F=100h.
Das Relais ermöglicht das verzögerte Einschalten des Schließers (Klemmen 2-3) nach dem Einschalten der Stromversorgung (ohne Steuersignal). Schaltfunktion. Die Zeitveränderung durch Drehen des Drehknopfes wird beim nächsten Einschalten der Stromversorgung berücksichtigt. Das Ausgangsrelais enthält einen Schaltkontakt SPDT, Klemme 2=COM, Klemme 3=NO, Klemme 1=NC

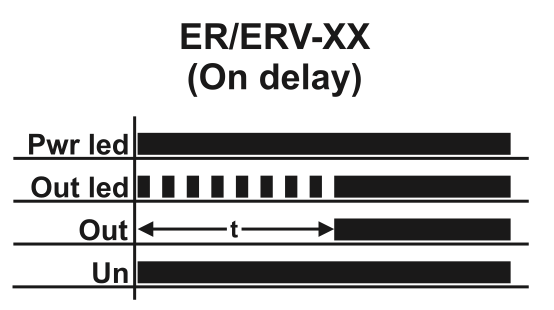

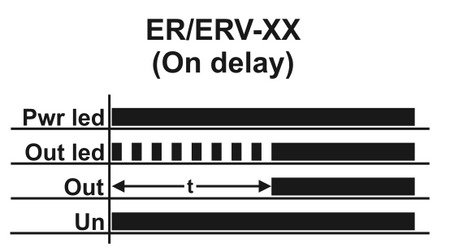

1/ Einschaltverzögerung (Klemmen 2 - 3): - Verzögertes Einschalten nach dem Einschalten der Stromversorgung (kein Steuersignal) - nach Anschluss der Stromversorgung beginnt die eingestellte Zeit (t) zu zählen und nach Ablauf der Zeit wird das Ausgangsrelais (RLY) eingeschaltet (verbindet die Klemmen 2-3)
2/ Verwendung des Öffnerkontakts als Ausschaltverzögerung (Klemmen 2-1) - Die Klemmen 2 - 1 werden auch bei fehlender Spannungsversorgung geschaltet - Bei Anlegen der Spannung beginnt die eingestellte Zeit zu laufen, nach deren Ablauf das Ausgangsrelais einschaltet und die Klemmen 1 - 2 abschaltet
|
Verwendung: Verzögerung des Einschaltens der Last (z.B. Ventilator startet nach dem Einschalten der Beleuchtung in der Toilette, Beleuchtung schaltet ein, wenn das Garagentor geöffnet wird, Motoren starten nach einem gewünschten Ereignis, Schütze usw.). Die Zeitzählung beginnt, wenn das Relais eingeschaltet wird, siehe Fotogalerie.
